Q971電動對夾球閥產品特點 出自：上海怡凌 官方網站 http://www.10pv.com 電動對夾式球閥Q971型是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥。Q971電動對夾球閥由YL系列角行程電動執行器與超薄球閥（對夾球閥）組成（包含連接軸套、支架及手動控制）,和普通電動球閥相比具有操作簡單、使用方便、行程精度高等特點,以及體積小,重量輕,物料滯留少，密封性能優越等。當然因上海怡凌出廠的此款產品，兼帶手動控制功能，在遇突發事件后，可人為手動控制閥門的啟閉，從而保證安全生產。另YL系列角行程電動執行器，內芯片帶調節反饋功能，具備4-20mA輸入及輸出，可以遠程通過PLC及其他中控手段來控制閥門的開關度，從而實現調節功能，達到一閥多用的目的，是中國工業自動化中不可缺少的控制設備。采用O、V型通道球體結構與電子式電動執行器配套可實現流量的調節。

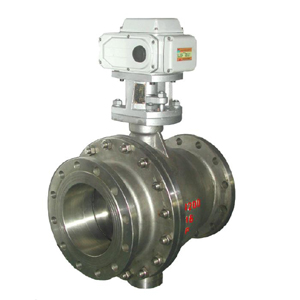

Q971電動對夾球閥產品圖片
Q971電動對夾球閥 CAD圖紙
注：設計院、高等院校實驗室設計師若需CAD、CAXA及SW三維圖紙請來電索取。
Q971電動對夾球閥補充說明
除了對夾法蘭連接方式以外，上海怡凌還有：內/外螺紋連接方式、法蘭連接、焊接（對焊、承插焊）、對夾連接、卡箍連接等多種連接方式。此款產品結構形式上除了超薄法蘭式還有對夾式。
閥體材料方面還有：不銹鋼、碳鋼、陶瓷、銅、塑料、PVC、UPVC、ABS、玻璃鋼、鈦合金等多種材質。定能滿足您的工況要求。
Q971電動對夾球閥適用范圍
通常Q971電動對夾球閥適用于安裝位置比較短的場合，廣泛應用于化工、石油、制藥、食品、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。
Q971電動對夾球閥設計標準
|
設計與制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法蘭尺寸
|
JB/T74-90、GB9112-9131、HGJ44-76、SH3406、ANSI B16.5、JIS B2212-2214、DIN2543
|
|
結構長度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
檢驗與試驗
|
JB/T 9092、API 598、GB/T13927
|
Q971電動對夾球閥主要技術參數及性
|
YL系列執行機構技術參數
|
閥體參數
|
|
電源
|
AC200/220V，50/60Hz
|
公稱通徑
|
DN10～150mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
動作范圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS
|
|
等系列電子式電動執行機構
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN10-80 250:1 DN100-150 350:1
|
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1％
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1％
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1％
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃硬密封≤450℃
|
|
進線接口
|
PE1/2〞進線線鎖
|
Q971電動對夾球閥主要性能規范
|
試驗壓力（MPa）
|
公稱壓力（Mpa）
|
壓力級（class）
|
JIS(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
Q971電動對夾球閥主要零件材質
|
零件名稱
|
材料
|
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8 (304)
|
CF3 (304L)
|
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M (316L)
|
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9 (304)
|
00Cr19Ni11 (304L)
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2 (316)
|
00Cr17Ni12Mo2 (316L)
|
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯柔性石墨
|
|
適用介質
|
W.O.G等
|
硝酸等腐蝕性介質
|
強氧化介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
Q971電動對夾球閥外形安裝尺寸
|
公稱通徑DN(mm)
|
L
|
D
|
D1
|
D2
|
N-Φd
|
H
|
|
15
|
35
|
95
|
65
|
45
|
4-M12
|
291
|
|
20
|
38
|
105
|
75
|
55
|
4-M12
|
296
|
|
25
|
42
|
115
|
85
|
65
|
4-M12
|
301
|
|
32
|
50
|
135
|
100
|
78
|
4-M16
|
311
|
|
40
|
60
|
145
|
110
|
85
|
4-M16
|
318
|
|
50
|
70
|
160
|
125
|
100
|
4-M16
|
326
|
|
65
|
95
|
180
|
145
|
120
|
4-M16
|
336
|
|
80
|
118
|
195
|
160
|
135
|
8-M16
|
363
|
|
100
|
140
|
215
|
180
|
155
|
8-M16
|
383
|
|
125
|
175
|
245
|
210
|
185
|
8-M16
|
403
|
|
150
|
210
|
280
|
240
|
210
|
8-M16
|
418
|
Q971電動對夾球閥訂貨須知
請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。Q971電動對夾球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海怡凌Q971電動對夾球閥說明書的一部分，供選型參考之用。詳細說明書以及CAD圖紙、CAXA圖紙、SW三維圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
