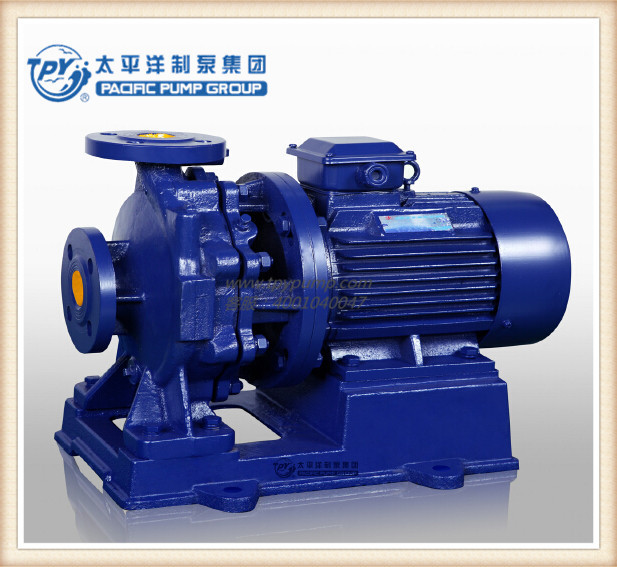

一、產品概述

SB型單級單吸離心泵清水泵具有體積小、重量輕、效益高、結構合理，通用性好，性能穩定可靠，拆裝維修方便等優點，可廣泛適用于需要吸取或輸送80℃以下清水或理化性質類似于水的液體。
　　SB型泵是IS型基礎上根據空調制冷需求進行性能改進的，該泵有二個系列稱制冷用泵，包括高層樓房建筑的制冷空調系列用泵，從泵體的耐靜壓分也有二個規格：即一般泵耐壓力為1Mpa，高層建筑用泵耐壓可達1.6 Mpa，用戶可根據需要訂貨。

 二、結構
   本型泵的泵體和尾蓋軸承體部分，是從葉輪背面處分體的，即是后開門式結構，其優點是檢修方便，檢修時不動泵體及進出水管，只需脫開聯軸器，移動電話機，即可取出葉輪等部件進行檢修，其結構如圖二所示。

本型泵機件為了達到通用性，77種規格的水泵只有三種規格的軸，軸承體，聯軸器和尾蓋，增加了泵間的互換性，減少備品備件，便于檢修管理。
    為了平衡泵的軸向力，TPB型泵的葉輪前，后均設有密封環，并在葉輪后蓋板上設有平衡孔。
    本系列泵采用國際104-25型和104-30型機械密封裝置，正常使用壽命為8000小時以上，保證在較高的水壓下不漏水。運行穩定。
    采用精密鑄造葉輪，為了滿足用戶要求，葉輪有鑄鐵和青銅二種材料，任用戶選用。 采用3Cr13不銹鋼軸以及配套進口SKF軸承，可拆卸組合型聯軸器，確保產品的高質量。
     水泵底版地腳螺栓孔在二端，不占泵弄位置，且便于安裝減振器。

三、技術參數

流量：17-480m3/h
揚程：12.5-103m
轉速：2900r/min
口徑：φ50-φ200
工作壓力：最大1.6MPa
介質溫度：0-+80℃

型號定義

SB   100 –  80 – 165  A

                                                  葉輪變形

                                                  葉輪名義外徑（mm）

                                                  排水口直徑（mm）

                                                  吸水口直徑（mm）

                                                   空調專用泵
