 供應信息-不銹鋼日標法蘭球閥10K

不銹鋼日標法蘭球閥10K

不銹鋼日標法蘭球閥10K
價格說明： 100元/臺
在線詢盤

最小起訂： 1臺 聯系電話： 13868880867
所在地區： 浙江 溫州市 發布時間： 2025年2月12日
供貨能力： 500臺 有效時間： 2026年2月12日


不銹鋼日標法蘭球閥10K 　

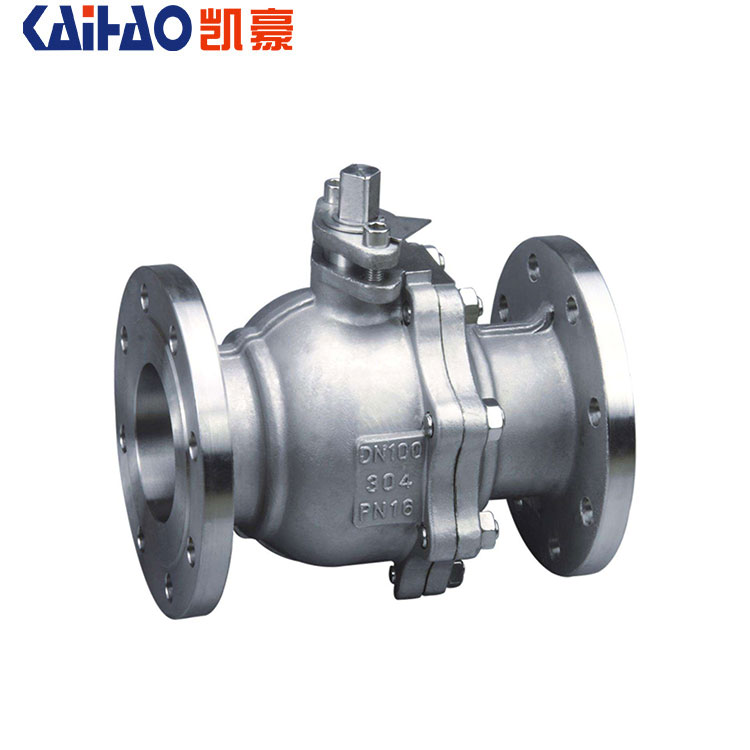

日標法蘭球閥參考圖：

概述：
日標法蘭球閥
產品型號：Q41F
公稱尺寸：1/2”-8”
公稱壓力：150Lb-600Lb 10K-40K
閥體材質：WCB、CF8、CF8M、CF3、CF3M
產品性能規范
公稱壓力（PN） 1.6 2.5 4.0 6.4
殼體試驗壓力 2.4 3.8 6.0 9.6
密封試驗（液） 1.8 2.8 4.4 7.0
密封試驗（氣） 0.5～0.7
適用介質 C　　　　　　　P 　　　　　　R　　
水、油品、蒸氣 　　硝酸類　　　　醋酸類　　　
適用溫度 ≤200℃
主要零件材料
名稱 WCB類 　CF8類 CF3類 CF8M類 CF3M類
閥體左體 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球體 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
閥桿 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
閥座 PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
彈簧
3yc-7/17-49H
O形圈 NBR 氟橡膠
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8
主要連接尺寸及重量（10K）
尺寸 inch 1/2" 3/4" 1" 1-1/2" 2" 2-1/2" 3" 4" 5" 6" 8" 10"
DN 15 20 25 40 50 65 80 100 125 150 200 250
L mm 108 117 127 165 178 190 203 229 356 394 457 533
H mm 59 63 75 97 107 142 152 178 252 272 342 345
W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500
重量 kg 2.3 3.0 4.5 7.0 9.5 15.0 19.0 33.0 58.0 93.0 160.0 200.0
主要連接尺寸及重量（20K）
寸 inch 1/2" 3/4" 1" 1-1/2" 2" 2-1/2" 3" 4" 5" 6" 8" 10"
DN 15 20 25 40 50 65 80 100 125 150 200 250
L mm 140 152 165 190 216 241 283 305 381 403 502 568
H mm 59 63 75 97 107 142 152 178 252 272 342 345
W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500
重量 kg 2.5 3.5 5.5 10.5 14.5 23.5 30.0 55.0 81.0 118.0 200.0 250.0
外形尺寸和連接尺寸（150Lb）
公稱通徑NPS 單位 L D T G C n-φd W H
in mm
1/2" 15 mm 108 89 12 35 60.5 4-15 115 72
in 4.25 3.5 0.47 1.38 2.38 4-0.59 4.53 28.3
3/4" 20 mm 117 98 12 43 70 4-15 115 76
in 4.61 3.86 0.47 1.69 2.76 4-0.59 4.53 29.9
1" 25 mm 127 108 12 51 79.5 4-15 150 92
in 5 4.25 0.47 2 3.13 4-0.59 5.9 3.62
11/2" 40 mm 165 127 14.3 73 98.5 4-16 200 123
in 6.5 5 0.56 2.88 3.88 4-0.62 7.87 4.84
2" 50 mm 178 152 15.9 92 120.5 4-19 200 132
in 7 6.00 0.625 3.62 4.75 4-0.75 7.87 5.20
21/2" 65 mm 190 178 17.5 105 139.5 4-19 320 164
in 7.5 7 0.69 4.12 5.5. 4-0.75 12.6 6.45
3" 80 mm 203 190 19.1 127 152.4 4-19 320 173
in 8 7.50 0.75 5 6 4-0.75 12.6 6.8
4" 100 mm 229 229 23.9 157 190.5 8-19 450 210
in 9 9 0.94 6.19 7.5 8-0.75 17.72 8.26
6" 150 mm 394 279 26 216 241.5 8-22 8000 288
in 15.5 10.98 1.02 8.5 9.50 8-0.88 31.5 1.34
8" 200 mm 457 343 29 270 298.5 8-22 1120 374
in 18.00 13.50 1.12 10.62 11.75 8-0.88 44.10 14.72
10" 250 mm 533 406 31 324 362 12-25 1420 366
in 20.98 16 1.2 12.75 14.75 12-1 55.12 14.40
12" 300 mm 610 483 32 381 432 12-25 1420 412
in 24 19 1.26 15 17 12-1 55.12 16.22
外形尺寸和連接尺寸（300Lb）
公稱通徑NPS 單位 L D T G C n-φd W H
in mm
1/2" 15 mm 140 95 15 35 66.5 4-15 115 72
in 5.51 3.74 0.59 1.38 2.62 4-0.59 4.53 28.3
3/4" 20 mm 152 117 16 43 82.5 4-19 115 76
in 5.98 4.61 0.62 1.69 3.25 4-0.75 4.53 29.9
1" 25 mm 165 124 18 51 89 4-19 150 92
in 6.5 4.9 0.71 2 3.5 4-0.75 5.9 3.62
11/2" 40 mm 190 156 20.7 73 114.5 4-22 200 123
in 7.5 6.12 0.81 2.88 4.51 4-0.88 7.87 4.84
2" 50 mm 216 165 22.3 92 127 8-19 200 132
in 8.5 6.5 0.88 3.62 5 8-0.75 7.87 5.20
21/2" 65 mm 241 190 25.4 105 149 8-22 320 164
in 9.5 7.5 1 4.12 5.87 8-0.88 12.6 6.45
3" 80 mm 283 210 28.5 127 168.5 8-22 320 173
in 11.25 8.25 1012 5 6.62 8-0.88 12.6 6.8
4" 100 mm 305 254 31.8 157 200 8-22 450 210
in 12 10 1.25 6.19 7.88 8-0.88 17.72 8.26
6" 150 mm 403 318 36.6 216 270 12-22 1120 336
in 15.875 12.5 1.44 8.5 10.62 12-0.88 44.10 13.23
8" 200 mm 502 381 42 270 330 12-25 1420 385
in 19.76 15 16.5 10.62 12.99 12-1 55.12 15.16
10" 250 mm 568 444 48 324 387.5 16-29 1420 370
in 22.36 17.50 1.89 12.75 15.25 16-1.12 55.12 14.56
訂貨須知：
1、①日標法蘭球閥產品名稱與型號②日標法蘭球閥口徑③日標法蘭球閥是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定凱豪閥門公司日標法蘭球閥型號，請按日標法蘭球閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱豪閥門公司專家為您審核把關。
