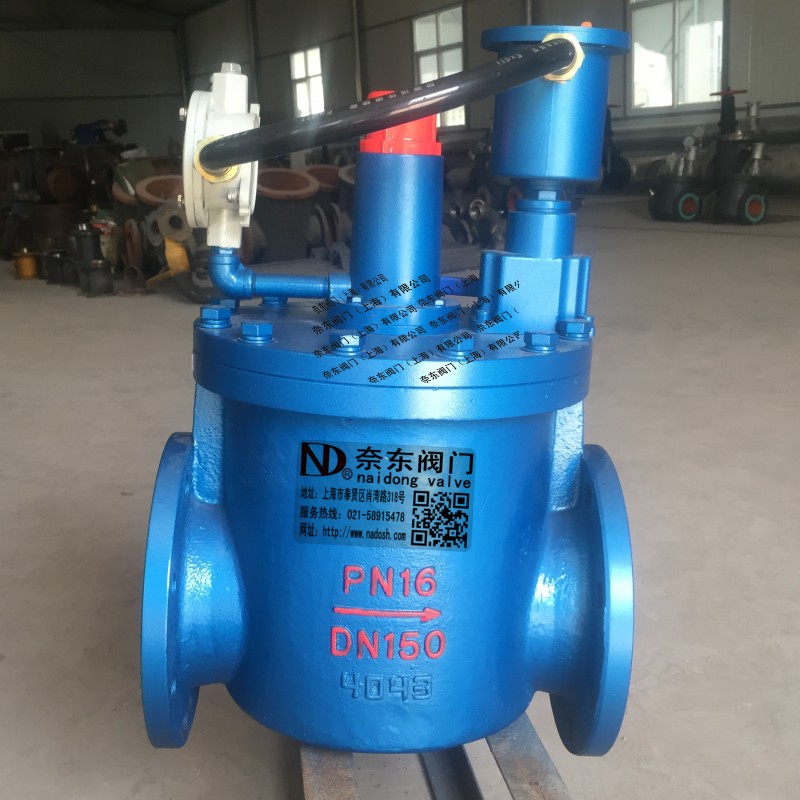

- 油庫緊急切斷閥 油庫緊急切斷閥廠家 航煤油油庫緊急切斷閥 化工油庫緊急切斷閥油庫緊急切斷閥DN150概述
本油庫聯鎖控制系統主要由緊急切斷閥、轉換聯動器、液位儀、液位儀儀表、液位軟件、延伸報警器、液位信號轉換板、自動及手動聯動控制箱等設備組成。本系統中采用的緊急切斷閥為直流24V供電，大大降低了油庫的安全隱患。
油庫緊急切斷閥DN150部分
1、適用范圍
本產品對液體介質容器進出通道發生安全隱患及事故時，對流體介質進行快速切斷，避免事故發生或擴大。
2、原理
正常工作時給切斷閥線圈輸入24伏電壓，手動將拉桿拉起，此時在電磁力作用下，吸住拉桿，由機械鎖止裝置對拉桿進行定位鎖止，拉桿下方先導閥打開，倉內進行壓力調節，使主通道截止裝置上行，主閥打開，液體介質導通。
當有預警信號或發生事故時，迅速切斷24伏電源，磁力消失，在先導簧作用下拉桿快速下落，拉桿下方的先導閥被封閉，倉內壓力消失，工作彈簧作功將主通道快速截止。從而達到快速切斷液體介質通道的目的。
本切斷閥線圈溫度在常溫環境下，溫度為常溫，線圈電流為175mA，關閉時間為3—5S，分兩次關閉，首次依靠先導簧彈力作功，二次依靠主工作彈簧作功將液體介質主通道關閉。
此閥性能可靠，控制系統先進，使用維護方便，切斷迅速等特點，是石油、化學品等危險行業液體介質輸送、儲存的必備安全保障之一。
3、油庫緊急切斷閥DN150主要技術性能參數：
最高工作壓力：２.５ＭＰＡ（表壓）
適用電壓：直流２４Ｖ
型號：DN50、ＤＮ80、DN100、DN150、DN200
適用介質：液態
****標志：ＥxdiiBT4
閥體：鑄鋼型號
開啟關閉活塞：鑄鋁型號
閥體由****外殼、工作彈簧、鎖緊裝置、磁場繞阻線圈等組成
聯鎖控制部分
聯鎖系統工作原理：本系統由液位系統與緊急切斷閥系統共同搭建而成，完成了對油庫罐區的安全監測與快速切斷安全隱患源頭的動作。實現聯鎖智能控制的功能。
當油庫進行進油時，隨著注入各個油罐中的油料的增加，液位高度隨之增高，當油罐注油高度過高達到所設定的安全高度時，液位儀會將現場采集的信號實時傳入控制室中，當液位儀采集到高位信號時，液位儀的高位信號首先傳至二次儀表或液位主機（PC機）處并顯示出來，并由二次儀表繼續將高位報警信號傳到液位儀延伸報警器中，通過液位信號轉換板，把報警信號轉換為可執行的開關量信號傳至自動聯鎖控制器中，同時控制器發出停止指令到進、出油區執行裝置，通過控制熱繼電器斷開泵的電源輸入，使泵停止工作。確認泵停止后反饋信號到控制器，控制器輸出指令到相對應的聯動器，聯動器接收到信號后輸出脈沖信號關停緊急切斷閥。
當緊急切斷閥關停后，需人員手動開啟，符合安全規范要求。
此緊急切斷閥不受正、反兩方壓力作用，均可手動開啟；此緊急切斷閥可在掉電及故障狀態下，均可強制開啟；反向壓力無法將此緊急切斷閥打開。
在本聯鎖系統中，先關卸油區的泵，然后關閉緊急切斷閥的工作過程。避免了切斷閥已經關閉，卸油區繼續卸油造成的管道的壓力過大，發生危險的可能，使損失降低到最小，是油庫在安全運營過程理想的設備。
