臺灣原裝進口O型圈
產品介紹
|
材料說明
|
工作介質
|
適用溫度范圍
|
工作壓力
|
往復速度
|
O-ring 是最廣泛用的密封元，可用于各種密封題，如靜態密封態密封單用和密封
|
丁腈橡膠NBR
|
液壓油，水，空氣等.取決于O形圈的材質
|
-40至+110℃
|
無擋圈靜態密封≤20Mpa,
有擋圈靜態密封≤40Mpa，
有特殊擋圈時 靜態密封最高可達200Mpa
|
|
氟橡膠FKM
|
-20至+200℃
|
往復運動≤0.5m/s
|
硅橡膠VMQ
|
-60至+220℃
|
旋轉運動≤2.0m/s
|
聚三氟乙烯PTFE
|
-200至+260
|
無擋圈往復運動≤5Mpa，有擋圈往復運動≤20Mpa
|
|
O型密封圈與其他型式密封圈比較，具有以下優點：
--適合多種密封形式：靜態密封、動態密封
適合各種用途材料，尺寸和溝槽都已標準化，互換性強
--適合多種運動方式：旋轉運動、軸向往復運動或組合運動（例如旋轉往復組合運動）
--適合多種不同的密封介質：油、水、氣、化學介質或其它混合介質
通過選用合適的橡膠材料和適當的配方設計，實現對油、水、空氣、煤氣及各種化學介質有效的密封作用。溫度使用范圍廣（－60℃～+220℃），固定使用時壓力可達1500Kg/cm2(與補強環并用)。
--設計簡單，結構小巧，裝拆方便
O形圈斷面結構極其簡單，且有自密封作用，密封性能可靠。
由于O形圈本身及安裝部位結構都極其簡單，且已形成標準化，因此安裝更換都非常容易。
--材料品種多
可以根據不同的流體進行選擇：有丁腈橡膠（NBR）、氟橡膠（FKM）、硅橡膠（VMQ）、三元乙丙橡膠（EPDM）等
O型圈標準：AS568系列、JIS B2401P系列、JIS B2401G系列、GB3452.1系列、GB1235系列 （均常備現貨）
標準
|

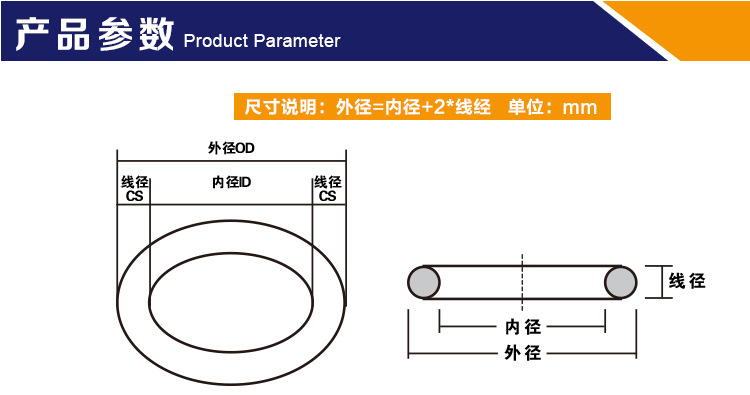

O型圈截面線徑
|
|
美標AS 568
|
1.78 2.62 3.53 5.33 7
|
日標JIS B2401
|
1.9 2.4 3.1 3.5 5.7 8.4
|
德標DIN 3771/1
|
1.80 2.65 3.55 5.30 7.00
|
國標GB2452.1
|
優先的米制尺寸
|
1.0 1.5 2.0 2.5 3.0
|
3.5 4.0 4.5 5.0 5.5
|
6.0 7.0 8.0 10.0 12.0
|

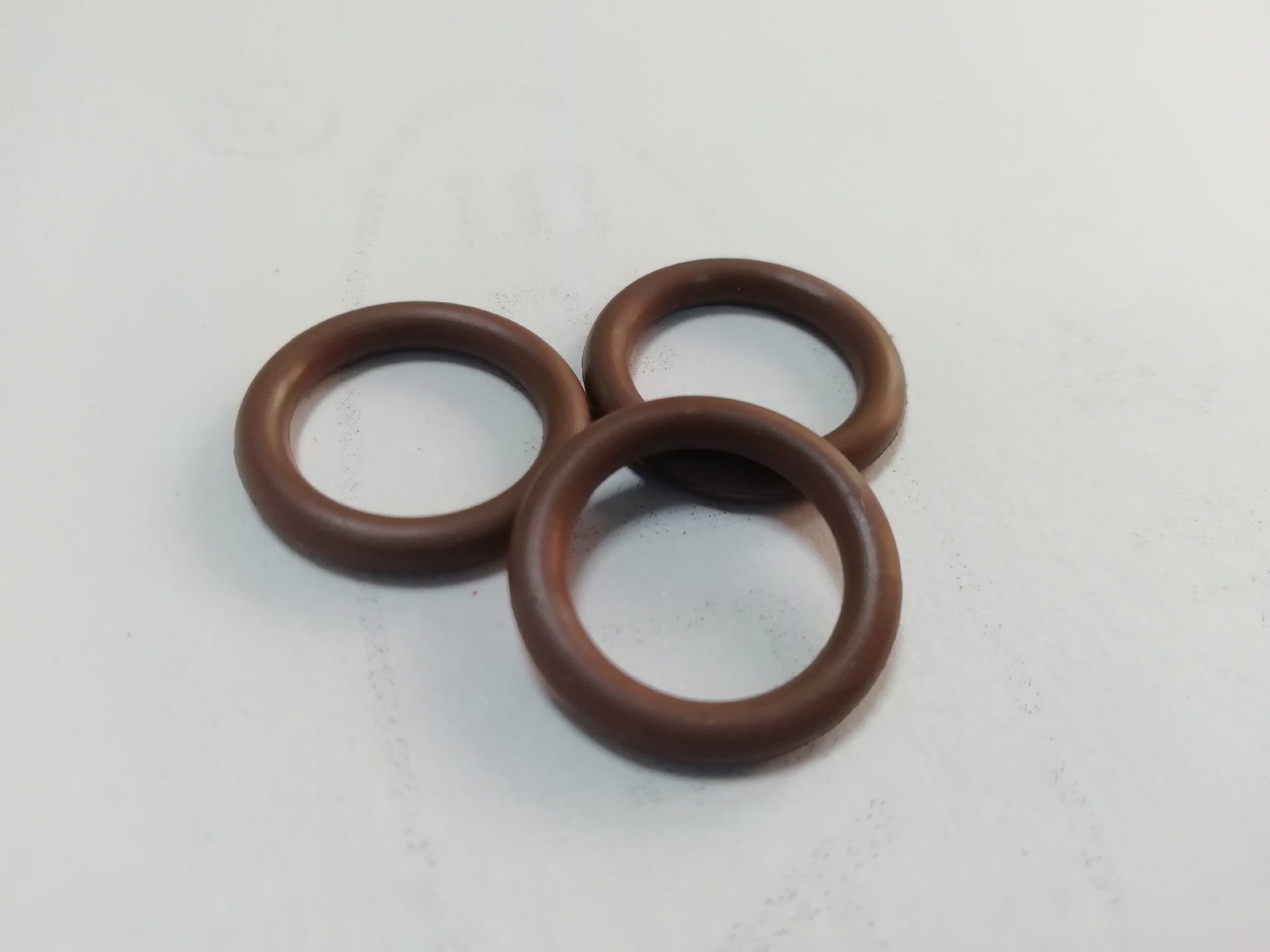

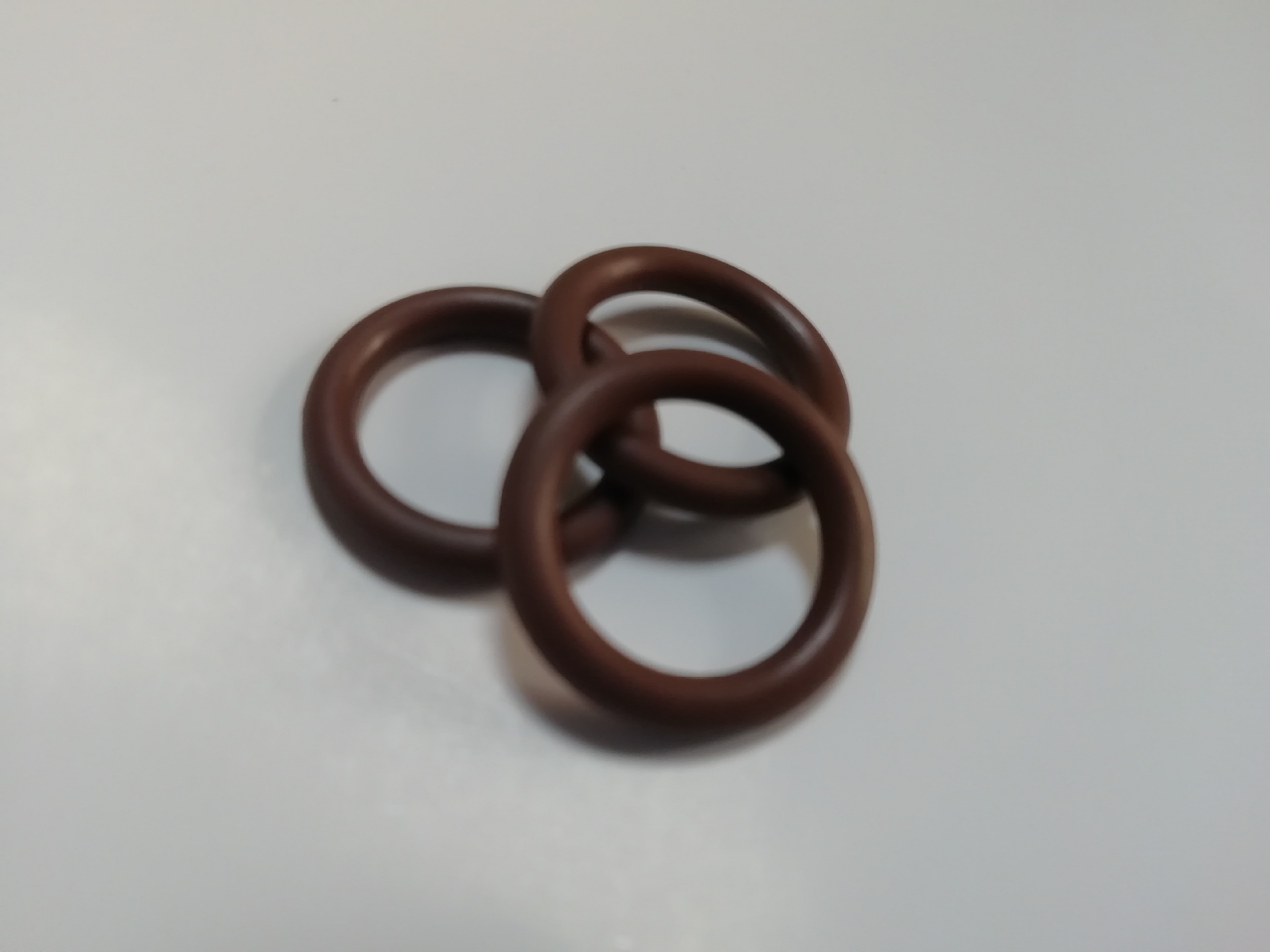

產品實拍
