截油排水閥
一、 設備簡介 隨著我國石油化工工業的迅速發展，防火安全問題日益突出。根據GBJ74-84《石油庫設計規范》和GB50160-92《石油化工企業設計防火規范》的規定，為確保油罐區的安全，油罐區防火堤的雨水排放和污水排放口均應設置排水隔油裝置。
|
|
|
|
|
HB - A型
A型截油排水閥的管道接口為垂直安裝
|

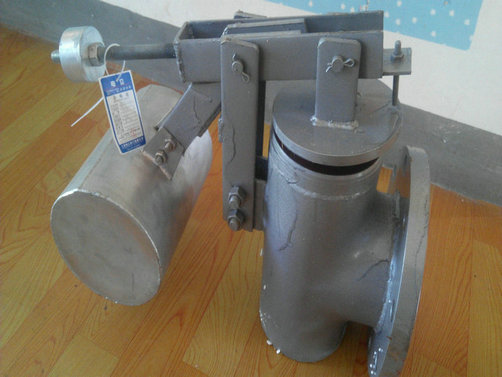

HB - B型
B型截油排水閥的管道接口為水平安裝
|
|
HB-A型截油排水閥型號一覽表
|
|
序號
|
規格型號
|
出口尺寸
|
備 注
|
|
1
|
HB-A-150
|
DN150
|
法蘭連接、垂直安裝
|
|
2
|
HB-A-200
|
DN200
|
法蘭連接、垂直安裝
|
|
3
|
HB-A-250
|
DN250
|
法蘭連接、垂直安裝
|
|
4
|
HB-A-300
|
DN300
|
法蘭連接、垂直安裝
|
|
5
|
HB-A-400
|
DN400
|
法蘭連接、垂直安裝
|
|
說明：材質為主體不銹鋼，即：大小連桿、大閥、小閥、浮筒及前后活動軸為不銹鋼；配重為
碳鋼鍍鉻，閥體及法蘭為碳鋼熱浸鋅。法蘭壓力為PN1.0MPa。
|
|
|
HB-B型截油排水閥型號一覽表
|
|
序號
|
規格型號
|
出口尺寸
|
備 注
|
|
1
|
HB-B-150
|
DN150
|
法蘭連接、水平安裝
|
|
2
|
HB-B-200
|
DN200
|
法蘭連接、水平安裝
|
|
3
|
HB-B-250
|
DN250
|
法蘭連接、水平安裝
|
|
4
|
HB-B-300
|
DN300
|
法蘭連接、水平安裝
|
|
5
|
HB-B400
|
DN400
|
法蘭連接、水平安裝
|
|
說明：材質為主體不銹鋼，即：大小連桿、大閥、小閥、浮筒及前后活動軸為不銹鋼；配重為
碳鋼鍍鉻，閥體及法蘭為碳鋼熱浸鋅。法蘭壓力為PN1.0MPa。
|
|
|
該產品具有以下明顯優點：
排水能力大，型號齊全，主體為不銹鋼，抗腐能力強。轉動靈活，工作可靠，使用壽命長；
體積小、維修方便、不需補充水，冬季管理方便；
采用雙閥先導式結構，不需動力、因此安全。技術起點高，動作靈敏可靠；
在有油狀態下，將油截留在堤內。在無介質狀態下閥門自動關閉，確保油品油罐區安全。
該產品由浮體在介質中所受浮力的差異來實現控制。一般油品的密度范圍在0.71~0.92間，而水的密度為1。
二、應用范圍
1、適用油品的范圍：
提示：本閥門適用于油品≤860kg/m3的油品區。
1.1 功能：
1）在排放系統內無介質時，閥門關閉；
2）在排水系統內介質為水時（例如雨水），閥門開啟，雨水或污水及時排出；
3）在排放系統內介質為油品時（例如事故跑油時），閥門關閉，可以防止油品外泄而造成事故。
1.2 用途：
安裝在石化行業生產裝置，油品罐區的排水管道，起到截油排水作用。
|
|
|
|
三、 安裝、調試與維修
1、安裝：HB型截油排水閥安裝見安裝圖（見附件1、附件2）
2、安裝注意事項：
1）排水閥聯接形式為法蘭聯接，法蘭為PN0.1Mpa
2）沉砂井中的雜物應清除干凈。
3、正常維護：
1）定期清除沉沙井的雜物；
2）定期清潔和檢查大、小閥門及不銹鋼浮桶絲堵的“O”形圈是否密封嚴密，并及時更換；
3）檢查浮桶的使用情況，保證正常運行。
|
