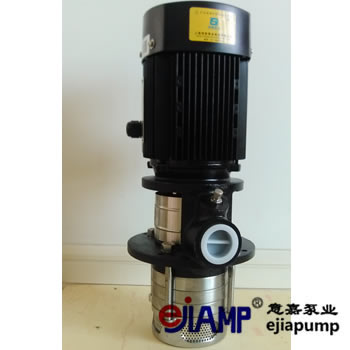

A. CDLK / CDLKF浸沒式多級離心泵 - 介紹：CDLK4-50/5浸入式多級離心泵
Ejiamp品牌浸入式多級離心泵CDLK / CDLKF是意嘉泵業制造有限公司為電火花行業，車床行業，磨床行業，加工中心，制冷設備等行業制造的專用水泵。 CDLK / CDLKF浸入式多級離心泵該泵為配備標準電機的非自吸式多級泵。它使用優秀的家用水力模型進行設計和優化。它是理想的新一代高效多級離心泵。電機軸通過泵頭聯軸器與泵軸直接連接。泵可根據需要配備智能保護裝置，以有效保護泵免于干運轉，缺相和過載。為了滿足水箱或容器的安裝深度，可以安裝空心體來改變泵本身的長度。有關不同階段的長度，請參閱尺寸和重量表以及可用的產品范圍表。該泵用于運輸機器冷卻液，潤滑液，冷凝液輸送，工業清洗設備和其他適用于浸沒式泵的應用。它適用于不同的溫度，流量和壓力范圍。 CDLK浸入式多級離心泵適用于非腐蝕性應用。性液體，CDLKF適用于溫和的腐蝕性液體。
特別適用于電火花，車床，磨床，加工中心，冷卻裝置，工業清洗清洗設備，過濾系統等。非爆炸性液體，薄而干凈，不含固體顆粒和纖維，可提供水溶液和冷卻水溶液和切削潤滑劑。
二，CDLK / CDLKF浸入式多級離心泵 - 操作條件：CDLK4-50/5浸入式多級離心泵
非爆炸性液體，薄而干凈，不含固體顆粒和纖維，可以提供水溶液和冷卻水溶液以及切削潤滑劑。
液體溫度：常溫-15°C〜+ 70°C
熱水+ 70°C〜+ 120°C
四、電機：
電機為全封閉，風冷式二級標準電機。
防護等級：IP55
絕緣等級：F
標準電壓，50Hz：1×220－230/240V
3×200/346V
3×220－240/380－415V
3×220－225/380－440V
標準電壓，60Hz：3×200－230/346－400V
3×220－255/380－440V
3×220－277/380－480V
其他電壓的電機按要求可供。
單相電機從0.37~2.2kW可供。
五、最大環境溫度：
當泵在環境溫度大于40℃或海拔大于1000m下運行時，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上情況下運行電機功率需配大。
六、曲線條件：
下述條件適用于后面所示性能曲線。
1、所有曲線都基于電機在恒速2900rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm2/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
七、型號意義：
八、截面圖：
序號
|
零件名稱
|
材料
|
對照代號/AISI/ASTM
|
1
|
電機
|
|
|
2
|
聯軸器
|
碳鋼
|
|
4
|
防護板
|
不銹鋼
|
AISI304
|
5
|
機械密封
|
|
|
6
|
拉緊件
|
不銹鋼
|
AISI304
|
7
|
軸
|
不銹鋼
|
AISI304
|
8
|
導流器
|
不銹鋼
|
AISI304
|
9
|
進水體
|
不銹鋼
|
AISI304
|
10
|
葉輪
|
不銹鋼
|
AISI304
|
11
|
導葉
|
不銹鋼
|
AISI304
|
12
|
葉輪隔套
|
不銹鋼
|
AISI304
|
13
|
軸承
|
碳化鎢
|
|
14
|
支撐導葉
|
不銹鋼
|
AISI304
|
15
|
濾網
|
不銹鋼
|
AISI304
|
| |
橡膠零件
|
FPM
|
|
CDLK
|
3
|
泵頭
|
不銹鋼
|
AISI304
|
CDLKF
|
3
|
泵頭
|
不銹鋼
|
AISI304
|
