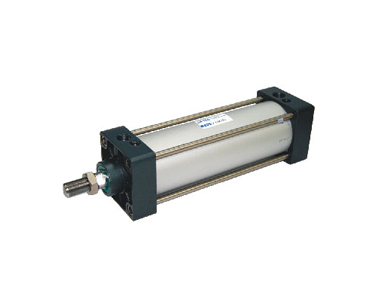

一、氣缸的選擇



    1、類型的選擇

   根據工作要求和條件，正確選擇氣缸的類型。要求氣缸到達行程終端無沖擊現象和撞擊噪聲應選擇緩沖氣缸；要求重量輕，應選輕型缸；要求安裝空間窄且行程短，可選薄型缸；有橫向負載，可選帶導桿氣缸；要求制動精度高，應選鎖緊氣缸；不允許活塞桿旋轉，可選具有桿不回轉功能氣缸；高溫環境下需選用耐熱缸；在有腐蝕環境下，需選用耐腐蝕氣缸。在有灰塵等惡劣環境下，需要活塞桿伸出端安裝防塵罩。要求無污染時需要選用無給油或無油潤滑氣缸等。



    2、安裝形式

   根據安裝位置、使用目的等因素決定。在一般情況下，采用固定式氣缸。在需要隨工作機構連續回轉時（如車床、磨床等），應選用回轉氣缸。在要求活塞桿除直線運動外，還需作圓弧擺動時，則選用軸銷式氣缸。有特殊要求時，應選擇相應的特殊氣缸。



    3、作用力的大小

   即缸徑的選擇。根據負載力的大小來確定氣缸輸出的推力和拉力。一般均按外載荷理論平衡條件所需氣缸作用力，根據不同速度選擇不同的負載率，使氣缸輸出力稍有余量。缸徑過小，輸出力不夠，但缸徑過大，使設備笨重，成本提高，又增加耗氣量，浪費能源。在夾具設計時，應盡量采用擴力機構，以減小氣缸的外形尺寸。



    4、活塞行程

   與使用的場合和機構的行程有關，但一般不選滿行程，防止活塞和缸蓋相碰。如用于夾緊機構等，應按計算所需的行程增加10～20㎜的余量。



    5、活塞的運動速度

   主要取決于氣缸輸入壓縮空氣流量、氣缸進排氣口大小及導管內徑的大小。要求高速運動應取大值。氣缸運動速度一般為50～800㎜/s。對高速運動氣缸，應選擇大內徑的進氣管道；對于負載有變化的情況，為了得到緩慢而平穩的運動速度，可選用帶節流裝置或氣—液阻尼缸，則較易實現速度控制。選用節流閥控制氣缸速度需注意：水平安裝的氣缸推動負載時，推薦用排氣節流調速；垂直安裝的氣缸舉升負載時，推薦用進氣節流調速；要求行程末端運動平穩避免沖擊時，應選用帶緩沖裝置的氣缸。



氣缸的選型

   程序1：根據操作形式選定氣缸類型：

   氣缸操作方式有雙動，單動彈簧壓入及單動彈簧壓出等三種方式

程序2：選定其它參數：

    1、選定氣缸缸徑大小根據有關負載、使用空氣壓力及作用方向確定

    2、選定氣缸行程工件移動距離

    3、選定氣缸系列

    4、選定氣缸安裝型式不同系列有不同安裝方式，主要有基本型、腳座型、法蘭型、U型鉤、軸耳型

    5、選定緩沖器無緩沖、橡膠緩沖、氣緩沖、油壓吸震器

    6、選定磁感開關主要是作位置檢測用，要求氣缸內置磁環

    7、選定氣缸配件包括相關接頭





氣缸安裝使用注意事項表

• 安裝前應先在空載條件下試運行，正常后方可安裝

• 按使用條件選用安裝形式，安裝時必須注意：
  a 耳環安裝、中間軸銷安裝，基作力用應處在同一平面內
  b 法蘭安裝，其作用力與支承中心處在同一軸線上，法蘭與支承座的連接應使法蘭面承受作用力，而不使其固定螺釘承受拉力
  c 氣缸活塞桿不允許承受偏載荷或橫向載荷，超長行程氣缸，應加支承或導向裝置

• 接入管道前，要清除管道內臟物，防止雜特進入氣缸

• 經常檢查緊固件，及時防止松扣現象

•
