DXZ系列主令控制器

使 用 說 明 書

徐州海河水文設備有限公司

一、概述

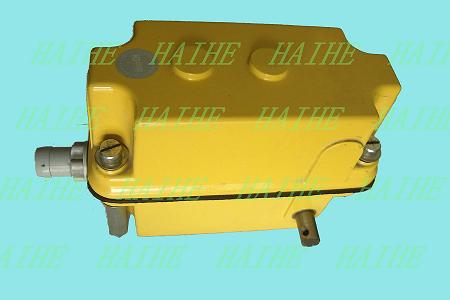

    DXZ型多功能行程限位器（簡稱限位器）系引進法國波坦茵（POTAIN）公司產品國產化設計生產，各性能指標均達法國波坦茵（POTAIN）公司產品技術要求�？蓮V泛應用于建筑、港口、礦山等行業的起重、傳輸機械的空間三坐標的控制和限位，DXZ型多功能行程限位器具有體積小、功能多、精度高、限位可調、通用性強及維護安裝和使用調整方便等特點。
1.2 DXZ型多功能行程限位器的主要技術參數
a、工作環境
  環境溫度：233-328K （-40-- +55℃）
  相對濕度：不大于90%
b、  傳動比： 1：13-----1:960
c、重復定位精度：
  記憶凸輪的轉角誤差不大于0.005rad
d、額定電壓：
  AC：125—250V
  DC：30V
e、額定電流：6A
f、控制回路
  標準設計回路為1—4個，可根據用戶需要增至5-6個控制回路

3、DXZ型多功能行程限位器安裝和調整
DXZ型多功能行程限位器調整軸對應的記憶凸輪及微動開關分別為：
1Z—1T—1WK；  2Z—2T—2WK；  3Z—3T—3WK；  4Z—4T—4WK；

DXZ型多功能行程限位器調整程序
a、拆開上罩殼，檢查并擰緊2—M3×55螺釘。
b、松開M5螺母。
c、根據需要，將被控機構開至指定位置（空載），這時控制該機構動作對應的微動開關應瞬時切換。
即：調整對應的調整軸（Z）使記憶凸輪（T）壓下微動開關（WK）觸點。
d、擰緊M5螺母。（螺母一定要擰緊，否則將產生記憶紊亂）。
e、機構應反復空載運行數次，驗證記憶位置是否準確。（有誤時重復上述調整）。
f、確認位置符合要求；緊固M5螺母、裝上罩殼。
g、機構正常工作后，應經常核對記憶控制位置是否變動，以便及時修正。

3、用戶訂貨須知

3.1型號的功能

用戶根據需要，按以下范例準確提出產品的規格和數量。

標準傳動比序號見下表：

例1：DXZ-4/7

即：限位的控制回路數為4個，傳動比為1：274。

例2：DXZ-6/F

即：限位的控制回路數為6個，非標；傳動比為1：600。

DXZ—□/□
