| 型號
|
SYTW400/32
|
SYTW600/32
|
SYTW800/20
|
SYTW1000/15
|
SYTW1200/10
|
| 閥門公稱通徑mm
|
50-400
|
200-600
|
300-800
|
500-1000
|
600-1200
|
| 試驗壓力MPa
|
32-3.1
|
32-1.6
|
20-1.6
|
15-1.6
|
10-1.6
|
| 電壓V
|
380
|
380
|
380
|
380
|
380
|

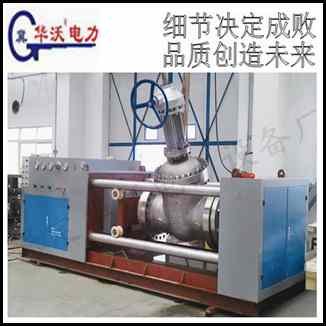

液壓閥門試驗臺操作說明：
1、逆時針旋轉系統壓力調節手柄，使其退到壓力zui低位置。
2、按下泵啟按鈕，啟動油泵。
3、將吊鉤連動/點動選擇旋鈕指向吊鉤點動，然后點動吊鉤降按鈕使吊鉤下降到合適的高度鉤住所需測試的閥門。然后，點動吊鉤升將閥門吊起使其高度超過導向柱，調節吊鉤擺臂并點擊吊鉤降，使閥門中心線與兩密封盤中心連線重合，停止升降（吊鉤點動），將系統壓力退至zui低。（注意：此過程可使用吊鉤連動，并調節系統壓力手柄控制吊鉤升降速度，建議不熟練者使用吊鉤點動。）
4、將保壓/工作選擇按鈕指向工作，并將夾緊/增壓開關指向夾緊，選擇夾緊連動/點動旋鈕的指向夾緊連動（同上，建議不熟練者使用夾緊點動）。按下夾緊按鈕并調節系統壓力，使兩密封盤夾緊閥門，直到密封壓力表針指向所需壓力，將夾緊開/關選擇旋鈕指向關即可停止夾緊操作。
5、將左泄壓閥門打開，并關閉右泄壓，打開注水開關，此時低壓水泵開始工作，待出水口水流不含氣泡將左泄壓閥門關閉。
6、按下增壓開按鈕并緩慢調節系統壓力手柄使測試壓力表指針指向所需測試壓力，此時，將保壓常態選擇按鈕指向保壓，時間繼電器開始計時，并將系統壓力調至最低，使系統壓力和工作壓力指向“0”。若增壓速度太快或太慢，可配合使用增壓速度調節手柄及系統壓力手柄來調節增壓速度（如果測試壓力超過6MPa，必須將壓力表開關關閉）。操作人員可根據在規定時間內測試壓力是否下降來判定閥門是否合格。該機為往復單向增壓方式，換向方式由行程控制，可自動往復增壓，將測試壓力增至預定壓力。
7、測試完畢后，將保壓/工作選擇按鈕指向工作，打開泄壓（根據打壓方向確定使用左或右泄壓閥門）閥門進行卸壓。
8、按3、4步驟所述方法松開閥門并吊回原位。如要繼續測試可按以上步驟重復進行。如要停止，切記將系統壓力調至zui低后再按總停關機。
注意：
1、每個步驟完成后務必將系統壓力手柄退至zui低。
2、如果測試壓力超過6MPa，必須將壓力表開關關閉，否則高壓將損壞低壓表。
