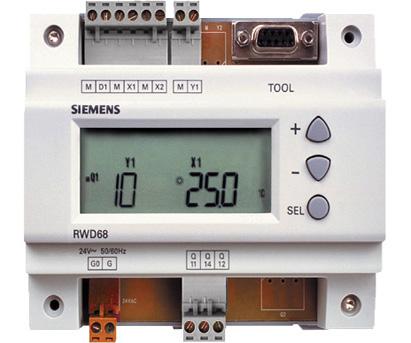

RWD68西門子通用控制器
RWD68用于HVAC及制冷系統的舒適性控制
· P及PI 響應的獨立電子式通用控制器
· AC 24 V 工作電壓
· 可通過應用編號選擇應用程序
· 輸出值的范圍和方向可以任意設定
· 兩個通用輸入點用于 Ni 1000, Pt 1000 的電阻溫度傳感器和0…10 V 信號
· 單位可設置為 °C, °F, % 或者無指定單位
· 一個模擬量輸出點輸出 DC 0…10 V 信號, 可以是正向或者反向
· 一個雙位輸出, 正向或者反向
· 一個數字量輸入點用于 晝 / 夜設定切換
· 無需額外工具即可通過控制器上的按鍵進入或者更改所有數據
· 與電腦連接用于通過軟件下載預制應用程序
RWD68用途:
RWD68用于溫度, 相對濕度, 絕對濕度, 焓值, 壓差, 流量及室內空氣質量的測量和控制。 輸入值可以被設置為從 –100 單位至 8,000 單位. 輸出電壓的起始點和結束點可以是 0 V DC 至10 V DC間的任意值.
RWD68功能概覽:
·RWD68 獨立現場控制器，帶有一個正向或者反向動作的 DC 0...10 V 輸出信號和一個 2位 (開 / 關) 輸出信號。兩位輸出信號可以與模擬量輸出信號相關或者不相關， 模擬量信號可以是正向輸出也可以是反向輸出。比例帶和積分時間等參數可以調節。
· 可選輔助功能
通用輸入點 X2 用于下列功能之一:
− PI 限制器功能 (絕對 & 相對)
− 遠程設定功能
− 串級控制功能
− 設定點漂移（補償）功能
− 冬/夏切換運行
− 最大優先權
· 數字輸入點 D1 用于晝/夜設定點轉換
RWD68控制器類型:
RWD68是具有主要控制功能和輔助控制功能的現場獨立通用控制器。 通過控制器上的按鍵設置或者軟件工具來進入相應配置和參數設定的各個模式。
主要功能:(請參照隨機說明書)
安裝須知:(請參照隨機說明書)
安裝方式:
RWD68 可有以下安裝方式:
· 按 DIN 43 880標準導軌安裝在標準電氣控制箱內
· 墻上安裝在保護外殼內
· 用標準安裝元件（螺絲）從正面安裝
調試注意事項:
RWD68 控制器包裝內有安裝調試手冊.
注意以下方面:
· 控制器必須根據標準的應用編號來設置專門的應用程序
· 如果需要，能執行特殊的罰款條例 ( 參考調試手冊 )
· 必須保證控制器及其連接的相關設備的電源供應
· 掉電時設置參數仍然被保存
