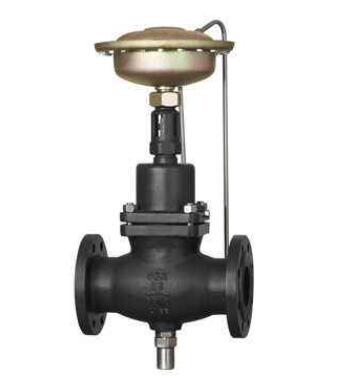

30L01Y/30L01R自力式流量控制閥，由一個帶設定流量的控制閥門和執行器組成。適用于非腐蝕性的液體，在系統中起流量控制的作用控制.

控制閥參數說明：

閥內件特點：

1、內置波紋管，具有壓力平衡結構，靈敏度高

2、結構緊湊，性能可靠，免于維護

3、采用標準模塊化設計

4、通過節流閥按標準圖調節流量，方便快捷

5、通過組合件，可以進行多項組合控制

閥體類型： 直通式

閥蓋形式： 標準型

散熱型

流量特性： 快開

口徑范圍： DN15-300(1/2”-12”)

壓力等級： PN1.6、4.0Mpa（ANSI 150、300LB）

泄漏等級： ASME B16.104 Ⅴ（軟密封）

ASME B16.104 Ⅳ（硬密封）

管道連接方式： 法蘭式

設定值偏差： ±8%

適用溫度范圍： -30° ～ 150°

執行機構類型： 薄膜式執行機構（自力式）

閥體
公稱通徑	Dn15、20、25、32、40、50、65、80、100、125、200、250mm
公稱壓力	PN1.6、4.0MPa
法蘭標準	ANSl、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材料	鑄鐵【HT200）、鑄鋼(ZG230-450)、鑄不銹鋼（ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti）
閥芯材料	硬密封：不銹鋼 （1Cr18ni9Ti、1Cr18Ni12MoTi）
	軟密封：不銹鋼鑲嵌橡膠圈
壓力平衡	不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250）

執行器
有效面積（cm2）	250			630
節流壓差		0.02	0.05
允許上下膜室之聞最大壓差（MPa）	0.4			0.15
材料	膜蓋：鋼板鍍鋅 膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管 10X1 （mm） 卡套式接頭：R1/4"

性能
設定值偏差	±8℃
允許泄漏量（在規定實驗條件下）	硬密封	4x0.01%閥額定容量
	軟密封	DN15-50	DN65-125	DN150-250
	≥0.05	10氣泡/min	20氣泡/min	40氣泡/min

允許工作溫度
公稱通徑		15-125mm	150-250mm
密封型式	硬密封	≤150℃	≤140℃
		冷卻罐≤200℃	冷卻罐和加長≤200℃
	軟密封	≤150℃
注：流量閥的節流量器分別為0.02MPa和0.05MPa兩種，應根據實際情況選用，選取時閥前后的壓差要大于該節流器壓差。

額定流量系數、噪音衡量系數、允許壓差
公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數KvS		4	6.3	8	16	20	32	50	80	125	160	280	320	400
節流器壓差的 流量范圍（m3/h)	0.02MPa	0.1-2	0.2-3	0.2-4	0.4-7	0.6-11	0.8-16	3-28	4-40	6-63	8-80	12-125	15-150	18-180
	PN40	0.2-3	0.3-4.5	0.3-6	0.5-10	0.8-16	1.1-24	4-40	6-58	9-90	12-120	18-180	22-220	25-250
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允許壓差( Mpa)	PN16	1.6								1.5		1.2	1.2
	PN40	2.0

控制閥尺寸及重量
DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250
L(mm)	130	150	160	180	200	230	290	310	350	400	480	600	730
B(mm)	212	212	238	238	240	240	275	275	380	380	326	354	404
重量(KG)	6.2	6.7	9.7	13	14	17	29	33	60	70	80	140	220
B1(mm）	-	-	-	-	-	-	-	-	-	-	630	855	1205
重量(KG)	-	-	-	-	-	-	--	-	-	-	140	210	300

執行器尺寸及重量
有效面積(cm2)	250
R(mm)	263
H(mm)	150
重量(KG)	9
