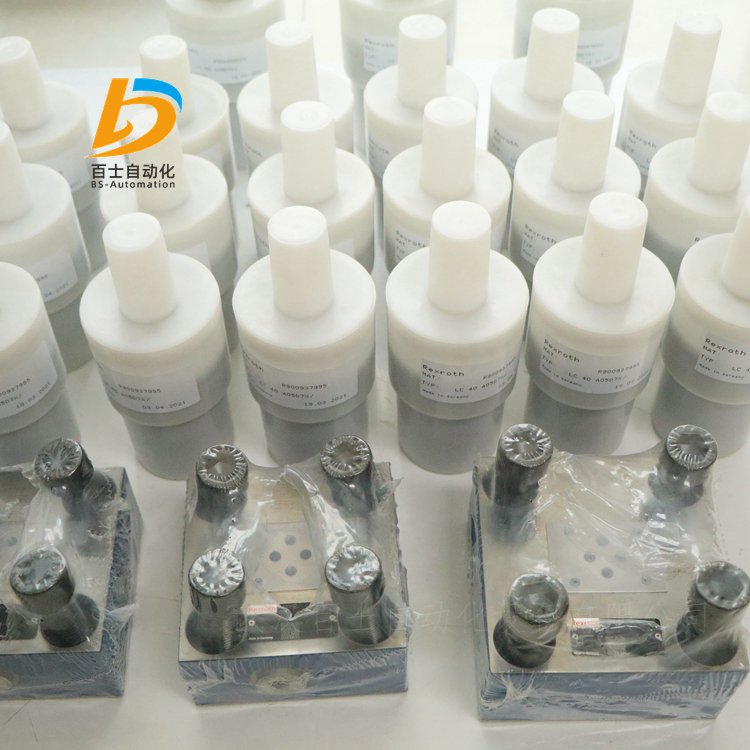

R900937995 LC40A05D7X/ REXROTH插裝閥；武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！
產品簡介：
力士樂REXROTH二通插裝閥，壓力控制功能
LC..DB（標準）
規格 16 … 100
組件系列 6X, 7X
大流量 7000 l/min
規格 16 … 100
組件系列 6X, 7X
用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控制蓋閉合。
用于手動或電動比例壓力調節的先導控制閥作為先導閥集成到控制蓋內或安裝在控制蓋上，其安裝尺寸符合 DIN 24 340。
通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。
壓力溢流功能
用于壓力溢流功能的插裝閥（型號 LC .DB...）被設計為無面積差的座閥（在油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節流孔導入到元件的彈簧側。在先導控制閥上設定的壓力下，閥芯由彈簧力進行壓力補償和閉合。
當達到調定壓力時，閥芯開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。
減壓功能
靜止位置閉合
對于具有開啟特性的減壓功能，將應用一個壓力限制插裝閥（型號LC..DB40D...）和一個帶有減壓先導控制閥的控制蓋（型號 LFA..DR...）。先導油經供油節流孔和打開的先導控制閥從油口 A 導入到 B 側。
主閥芯打開，并釋放從油口 A 到油口 B 的流量。
當達到調定壓力時，閥芯閉合并且油口 B 處的壓力將根據壓力-流體特性降低。次級受控側的潛在壓力增加經先導控制閥第三路排放至油箱。方向閥的設置將啟動執行附加阻塞功能（型號 LFA..DRW...）。
壓力順序功能
此功能啟動次級系統基于壓力的連接。
所需的切換壓力通過集成在控制蓋內的先導控制閥進行設置。
先導油供油可通過外部（先導油油口 X）或內部（經先導油油口 X 或 Z2 從油口 A）實現。
先導控制彈簧腔通過卸壓經油口 Y 或 Z1 導入到油箱。
油路示例
示例 1： （用于低壓系統基于壓力卸載的油路）
系統通過高壓泵和低壓泵供給。系統壓力 pS 經先導油油口在外部從高壓側作用在先導控制閥上，其在達到調定壓力值后設置卸壓油路的低壓側。單向閥 RV（不包括在交付范圍內）保護高壓系統與現有卸壓低壓系統的連接。
當達到先導控制彈簧上設定的壓力時，將切換先導控制閥，并卸載油箱主閥的彈簧腔。主閥芯打開，并釋放 A 至 B 的連接。
在型號 LFA..DZW... 中，可通過電動先導控制閥（不包括在 LFA..DZ... 型控制蓋的交付范圍內）選擇除液壓油路之外的所需切換位置。
示例 2： （用于次級系統基于壓力的連接的油路）
通過此油路，當系統 1 中的壓力未達到值之前，不會連接系統 2。先導油排放從主閥油口 A 內部實現。
力士樂REXROTH軸向柱塞變量泵
A10VSO系列31
——用于液壓開式回路的斜盤結構軸向柱塞變量泵
——流量正比于驅動轉速和排量,并能通過調節斜盤傾角實現無級變量
——ISO標準的安裝法蘭一法蘭連接符合SAE米制一有兩個殼體泄油孔一優良的吸入性能
——允許連續運行壓力可達280 bar一低噪聲
——長壽命
——驅動軸能承受軸向及徑向負載一高的功率╱重量比
——廣范圍的多種控制形式一控制響應時間短
——采用通軸結構工可用于多回路系統
油液，機械排量限制器，高速型
欲廣泛的了解液壓油的選用以及應用情況，請查閱我們的樣本活頁RC 90220(礦物油)·RE90221(環保液壓油液）或RC 90223 (阻燃液壓油液HF) 。采用HF油液或環保液壓油液時，必須考慮到此油液可能使泵的工作參數有所降低，如必須使用，請和我們的技術部門聯系（請在訂貨單上寫明要用液壓油的型號)。
工作粘度范圍
為了得到佳的效率和壽命，我們推薦把油液的工作粘度（在工作溫度下）選在下列范圍內:
Vopt=佳工作粘度16...36 mm2/s
與油箱溫度(開式油路)相關。
粘度范圍的限制粘度的極限值為∶
Vmin = 10 mm2ls ,
短時,在90℃的高允許泄漏油溫度下
Vmax =1000 mm2/s短時
冷起動
溫度范圍
tmin= -25℃
tmax = 90°c
選用工作油液時的注意事項
為了選用正確的液壓油,必須知道油箱中油液工作溫度(開式回路）和環境的溫度的關系。
必須選擇液壓油液，以保證在工作溫度范圍內油液的工作粘度處于佳范圍(Vox)(見選擇圖的陰影部分)·建議在每種場合均選用盡可能高的粘度等級。示例﹔在X°C的環境溫度下，工作油液溫度為60°C。在佳工作粘度范圍(Vopt 3陰影部分）內對應有VG46或VG 68。應選VG 68。
注意∶泄漏油(殼體泄油）溫度受泵的壓力和轉速的影響并總是高于油箱油溫О然而，系統任何地方的高溫度不得超過90°℃。
如果由于極端的工作條件或過高的環境溫度而不能滿足上述條件,請向我們咨詢。
油液的過濾濾油越精細工作液體的清潔度越好，則軸向柱塞泵的壽命越長。
為了保證軸向柱塞元件的正常功能,需要油液的清潔度至少為
NAS1638，9級
ISO/DIS 4406的18/15
如果不能達到上述油液的品質﹖請向我們咨詢。
高速類型
規格140可作為高速類型來選用。此類泵在不改變外形尺寸的情況下，在大排量工況允許更高的轉速(更多的輸出流量)。
機械排量限制器
機械排量限制器僅能用于不通輸的NO0系列泵,通輔泵則不能用。
例外∶帶FE1-,FE1D-和DFE1控制的泵不能用大排量螺釘。
Vg max:用于規格28到140
設定范圍從Vg max到50%Vg max，無級變數
Vg min :用于規格100和140
設定范圍從Vg min到50% Vg max，無級變數
技術數據用礦物油工作有效：
工作壓力范圍一進油側
S口(進口）的絕對壓力
Pabs min 0.8 bar
Pabs max 30 bar
工作壓力范圍一出口側
在B口的壓力
額定壓力Pn 280 bar
峰值壓力Pmax 350 bar
(壓力資料符合DIN 24312)
間歇工作在負載時間為10%時,壓力可達315 bar。溢流閥塊能限制泵的輸出壓力大值，此溢流閥塊直接裝在連接法蘭上，請根據樣本另行訂貨。
殼體泄油壓力
泄漏油(L·L,口)大允許壓力∶
高可比S口的進口壓力高0.5 bar 但不得高于2 bar絕對壓力。
安裝注意事項
安裝位置任選。在試運行時,泵體必須灌滿油液并在工作時保持充滿。
為了減少噪聲,所有的連接管道（進油管﹑壓力油管和殼體泄油管）需用柔性元件和油箱隔離。
必須避免在殼體泄油管道上裝單向閥。個別情況必須和我們商量,而后才能實施。
1.垂直安裝(軸端向上)
2.安裝在油箱內
安裝前先灌滿泵體并使其處于水平狀態。
3.安裝在油箱外面
在安裝前泵水平臥置并灌滿油液。
DG2位調節，直接控制
借助連接到X口的外部切換壓力,泵被設定到大斜盤傾角。此壓力直接作用到變量活塞上,需要至少30 bar的小壓力。只能在Vgmax和Vgmin之間切換泵的排量。
切換壓力Pst 以1:4的比率取決于泵的輸出壓力。
DR壓力控制
壓力控制用于，在控制范圍內使液壓系統中的壓力維持恒壓。因而泵提供的只是系統所需要的油量，其壓力可由控制閥進行無級調節。
DRG壓力控制器，遠程控制
DR的功能和裝置
溢流閥可接在X口用作遠程控制；溢流閥不在DRG控制的供貨范圍內。
控制閥的標準壓差為20 bar 。需先導控制流量為1.5 L/min。
推薦采用下列分離安裝的溢流閥:
DBDH 6（液壓)或者DBETR-so 381在P處帶0.8小孔(電氣)。
管道長不得超過2m 。
DFR/DFR1壓力╱流量控制
除了壓力控制功能外，借助于負載（例如一個小孔)壓差，可改變泵的流量。泵僅提供執行機構的實際流量。
對DFR1，X口和油箱間無連接。
DFLR壓力╱流量╱功率控制
為了在各種工作壓力下達到恒驅動轉矩,軸向柱塞泵的斜盤傾角,因而它的輸出流量要進行變化,使其流量和壓力的乘積維持常數。
在恒功率曲線之下可進行流量控制。
FHD帶壓力截流及與先導壓力成比例的流量控制
泵的斜盤傾角因而其排量,取決于它的X口的先導控制壓力pst x 。
應提供一個恒定壓力Py = 35 bar 到Y口。此壓力控制是可無級調節的。(請在訂貨文件中寫明所需的設定值)。
通軸
A10VSO型泵根據型號代碼提供通軸驅動。通軸驅動的形式用代碼數表示(KB2-K57)。如果制造廠未配上另外的泵,則單一型號即可。
此時出廠包裝包括∶
軸套﹑固定螺釘﹑密封件,如需還可供接頭法蘭。
組合泵
幾個泵的組合可以形成各自獨立的回路∶
如果組合泵包括2A10VSO并需組裝供貨，則兩個訂貨型號要用“+”連接起來。
