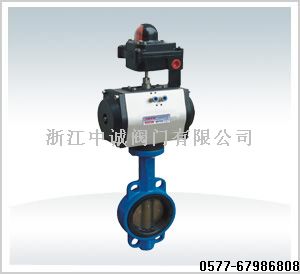

D671X氣動對夾式軟密封蝶閥
D671X氣動對夾式軟密封蝶閥用途及特點
軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截滶介質的作用。
D671X氣動對夾式軟密封蝶閥主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換、密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕、使用壽命長等特點。
D671X氣動對夾式軟密封蝶閥采用標準
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
主要D671X氣動對夾式軟密封蝶閥技術參數
| 公稱通徑 |
DN(mm) |
50~2000 |
| 公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
試驗壓力
Ps(MPa) |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 氣密封試驗 |
0.6 |
0.6 |
0.6 |
| 適用介質 |
空氣、水、污水、蒸汽、煤氣、油品等。 |
| 驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
D671X氣動對夾式軟密封蝶閥主要零件的材質| 零件名稱 |
材料 |
| 閥體 |
各種橡膠、聚四氟 |
| 蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 閥桿 |
2Cr13、不銹鋼 |
| 填料 |
O型圈、柔性石墨 |
D671X氣動對夾式軟密封蝶閥密封材料選用和適用溫度| 材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
| 代號 |
X或J |
XA或JA |
XB或JB |
XC、JC或F |
XD或JD |
XE或JE |
| 耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
| 耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
| 適用工作溫度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
| 公稱通徑 |
結構長度(標準值) |
外形尺寸（參考值） |
連接尺寸(標準值) |
| 0.6MPa |
1.0MPa |
1.6MPa |
| 毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D0 |
n-d |
D0 |
n-d |
D0 |
n-d |
| 50 |
2 |
43 |
63 |
315 |
180 |
65 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
| 65 |
2 1/2 |
46 |
70 |
330 |
180 |
65 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
| 80 |
3 |
46 |
83 |
390 |
245 |
72 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
| 100 |
4 |
52 |
105 |
431 |
240 |
72 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
| 125 |
5 |
56 |
115 |
455 |
240 |
72 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
| 150 |
6 |
56 |
137 |
626 |
350 |
93 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
| 200 |
8 |
60 |
164 |
720 |
350 |
93 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
| 250 |
10 |
68 |
206 |
800 |
550 |
350 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
| 300 |
12 |
78 |
230 |
860 |
600 |
350 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
| 350 |
14 |
78 |
248 |
883 |
600 |
350 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
| 400 |
16 |
102 |
89 |
972 |
600 |
350 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
| 450 |
18 |
114 |
320 |
1043 |
750 |
380 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
| 500 |
20 |
127 |
343 |
1098 |
750 |
380 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
| 600 |
24 |
154 |
413 |
1236 |
750 |
380 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
| 700 |
28 |
165 |
478 |
1431 |
750 |
380 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
| 800 |
32 |
190 |
25 |
1488 |
750 |
380 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
| 900 |
36 |
203 |
620 |
1615 |
1250 |
380 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
| 1000 |
40 |
216 |
725 |
1795 |
1500 |
580 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
| 1200 |
48 |
254 |
780 |
1976 |
1500 |
580 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明。
