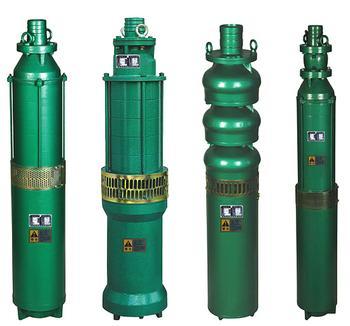

一、概述 QS型充水式潛水泵由水泵、電機兩大部分組成，水泵位于電泵上部，為離心式結構。電動機位于電泵下部，為充水式三相異步電動機。充水式電動機定子繞組和鐵心直接浸在水中，冷卻效果好，不產生污染，從而突破了其他電泵工作時“O”形密封圈，機械密封件等滲水到電機腔內的弊端，大大提高了電泵的使用效率。
二、QS型充水式潛水泵產品特點
1、QS型充水式潛水泵是由電機、水泵組裝成一體、結構簡單、且安裝拆卸方便、安裝占地面積少、使用維護簡單、運轉安全可靠。
2、QS型充水式潛水泵冷卻效果好、不產生污染、提高了水泵的使用效率。
3、QS型充水式潛水泵由于結構特殊，使用時對水源不產生污染。
二、QS型充水式潛水泵產品用途
QS型充水式潛水泵廣泛使用于農田排灌、噴灌、井下提水、生活取水、工業及民用建筑的給排水系統，以及丘陵山區的引水，低洼地區的排水等場合。
三、QS型充水式潛水泵的范圍使用
QS型充水式潛水泵在下列使用條件下應能連續正常工作：
1、QS型充水式潛水泵使用前，先把放水螺栓松開，從注水口加入清水（自來水或一般干凈的湖水、河水）沖洗電機內腔銹水以延長水泵壽命，待清水從放水孔流出后，再把放水螺栓擰緊并輕輕搖動，把繞組中空氣排出，以保證電機內腔加滿清水然后把注水螺栓擰緊，檢查絕緣電阻不低于5兆歐。
2、QS型充水式潛水泵不用時應把電機內部的水放掉，放在干燥通風的地方，下次使用仍按上述方法。（FP堵塞螺釘）。
3、工作介質為無腐蝕的清水，含砂量體積比不大于0.10％，PH值為6-8.5水溫不超過+40％℃
4、該電泵采用滑動軸承結構，使用必須垂直不得傾斜。
5、充水式潛水電泵潛水深度不超過5m。
四、QS型充水式潛水泵型號意義
QS型充水式潛水泵
例如：QS20-40/2-4
QS-水充式潛水泵
20-流量(m3/h)
40-揚程(m)
2-級數
4-功率(kw)
五、QS型充水式潛水泵性能參數
規格型號 |
泵級數
|
流 量(m3/h)
|
揚 程
|
出水口徑
|
額定功率 (kw)
|
(m)
|
(寸)
|
QS25-17-2.2
|
1
|
25
|
17
|
2.5
|
2.2
|
QS15-26-2.2
|
1
|
15
|
26
|
2
|
2.2
|
QS65-7-2.2
|
1
|
65
|
7
|
4
|
2.2
|
QS10-32-2.2
|
1
|
10
|
32
|
2
|
2.2
|
QS40-12-2.2
|
1
|
40
|
12
|
3
|
2.2
|
QS20-20-2.2
|
1
|
20
|
20
|
2
|
2.2
|
QS20-30/2-3
|
2
|
20
|
30
|
2.5
|
3
|
QS32-20-3
|
1
|
32
|
20
|
3
|
3
|
QS40-16-3
|
1
|
40
|
16
|
3
|
3
|
QS65-10-3
|
1
|
65
|
10
|
4
|
3
|
QS25-25-3
|
1
|
25
|
25
|
2.5
|
3
|
QS15-34/2-3
|
2
|
15
|
34
|
2.5
|
3
|
QS45-16-3
|
1
|
45
|
16
|
3
|
3
|
QS100-6-3
|
1
|
100
|
6
|
4
|
3
|
QS40-21-4
|
1
|
40
|
21
|
3
|
4
|
QS30-30/2-4
|
2
|
30
|
30
|
3（2.5）
|
4
|
QS20-36/2-4
|
2
|
20
|
36
|
2.5
|
4
|
QS25-34/2-4
|
2
|
25
|
34
|
2.5
|
4
|
QS20-40/2-4
|
2
|
20
|
40
|
2.5
|
4
|
QS20-45/3-4
|
3
|
20
|
40
|
2.5
|
4
|
QS15-52/4-4
|
4
|
15
|
52
|
2（2.5）
|
4
|
QS100-9-4
|
1
|
100
|
9
|
4
|
4
|
QS65-13-4
|
4
|
65
|
13
|
4
|
4
|
QS40-30/2-5.5
|
2
|
40
|
30
|
3
|
5.5
|
QS30-45/3-5.5
|
3
|
30
|
45
|
3
|
5.5
|
QS20-54/3-5.5
|
3
|
20
|
54
|
2.5
|
5.5
|
QS65-18-5.5
|
1
|
65
|
18
|
4
|
5.5
|
QS60-20-5.5
|
1
|
60
|
20
|
4
|
5.5
|
QS40-28-5.5
|
1
|
40
|
28
|
3
|
5.5
|
QS45-25-5.5
|
1
|
45
|
25
|
4
|
5.5
|
QS120-10-5.5
|
1
|
120
|
10
|
6
|
5.5
|
QS220-5-5.5
|
1
|
220
|
5
|
6
|
5.5
|
QS30-36/2-5.5
|
2
|
30
|
36
|
3
|
5.5
|
QS25-44/2-5.5
|
2
|
25
|
44
|
3（2.5）
|
5.5
|
QS15-65/4-5.5
|
4
|
15
|
65
|
2
|
5.5
|
QS50-24/2-5.5
|
1
|
50
|
24
|
4
|
5.5
|
QS160-8-5.5
|
1
|
160
|
8
|
6
|
5.5
|
QS25-40/2-5.5
|
2
|
25
|
40
|
2.5
|
5.5
|
QS100-12-5.5
|
1
|
100
|
12
|
4
|
5.5
|
QS30-54/3-7.5
|
3
|
30
|
54
|
3
|
7.5
|
QS160-11-7.5
|
1
|
160
|
11
|
6
|
7.5
|
QS30-54/3-7.5
|
3
|
30
|
48
|
3
|
7.5
|
QS20-75/3-7.5
|
3
|
20
|
75
|
2.5
|
7.5
|
QS40-40/2-7.5
|
2
|
40
|
40
|
3
|
7.5
|
QS50-36/3-7.5
|
3
|
50
|
36
|
4（3）
|
7.5
|
QS65-25-7.5
|
1
|
65
|
25
|
4
|
7.5
|
QS80-22-7.5
|
1
|
80
|
22
|
4
|
7.5
|
QS80-22/2-7.5
|
2
|
80
|
22
|
4
|
7.5
|
QS100-15-7.5
|
1
|
100
|
15
|
6
|
7.5
|
QS120-18/2-7.5
|
2
|
120
|
18
|
6
|
7.5
|
QS210-10-7.5
|
1
|
210
|
10
|
6
|
7.5
|
QS250-8-7.5
|
1
|
250
|
8
|
6
|
7.5
|
|
