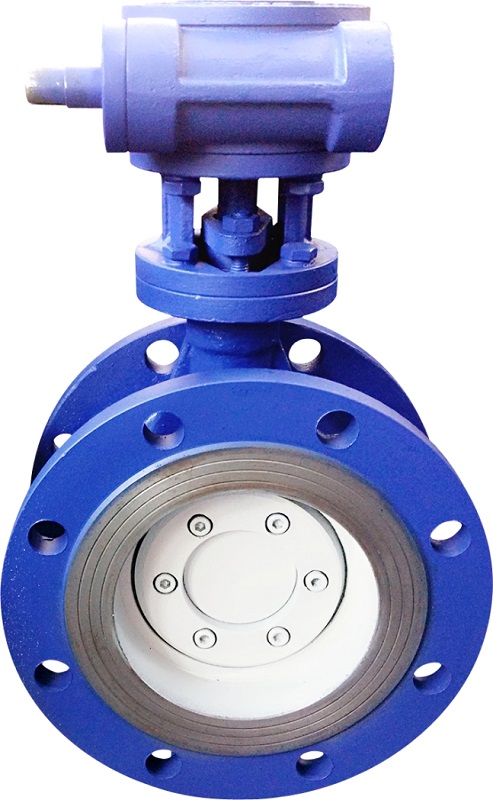

一.DS343H-16C 雙向壓硬密封蝶閥簡介
雙向金屬硬密封蝶閥的工藝難點：一、扭轉力比普通的蝶閥要大，閥桿強度要求高；二、蝶板高強度的要求，使之在工作狀態下保證無任何變形；三、密封副精度高；四、蝶板、閥桿、閥體配合精度要求高；五、閥體和閥桿連接處采用自潤滑軸承，減少摩擦力；六、選用的蝸輪要有足夠的力矩鎖緊蝶板等。
通過分析產品結構特點，結合運用對各閥類及結構設計的經驗，公司技術人員對本產品結構形式進行了改進。采用可浮動式密封環（類似于固定硬密封球閥的閥座結構），反向壓力狀態下，通過密封環在閥體上可以依閥板關閉時的推力適當調整自身的位置，達到反向密封的有效的密封能補償閥門在不同工況（如高溫）下產生的變形、熱膨脹等因素，消除對密封面的損壞，確保密封吻合比壓均勻，延長密封件使用壽命，提高密封效果。
設計的專用夾具保證密封副（兩密封面均是斜圓錐面）在加工時兩斜圓錐面錐度一致，滿足了設計要求。閥體閥座和蝶板密封圈的錐度磨削，是保證蝶閥的密封性能關鍵所在，設計的專用磨削夾具解決了這一工藝難點；2、鏜閥桿孔，保證閥體和蝶板閥桿孔的同軸度和公差精度，這取決于鏜床精度和員工技術。
二． DS343H-16C 雙向壓硬密封蝶閥的結構特點
1．蝶閥為雙向承壓，特殊的結構形式可任意調整密封比壓，采用偏心S形錐形閥座密封面，使密封面不易損壞，提高閥門的使用壽命。密封性能可靠，可滿足各級標準。
2．浮動閥座相對固定閥座操作扭力較小，轉90度啟閉輕便迅速，操作靈活、省力、方便。
3．有精確的同步指示機構，能在明顯位置指示閥門的啟閉狀況，可調節也可切斷。
4．閥門可根據需要安裝不同的驅動裝置，可手動、電動、氣動、液動等，可現場操作，也可遠距離操作；可單臺控制，也可多臺集中控制。
5. 流量特性好，且具有調節功能，應用范圍廣，可用于水、蒸汽、油品、空氣、煤氣等介質。
三．DS343H-16C 雙向壓硬密封蝶閥性能規范
公稱壓力范圍
|
0.25－4.0MPA
|
公稱通徑范圍
|
DN50－DN1800
|
工作溫度范圍
|
-30~250℃
|
適用介質
|
煤氣、煙氣、空氣、水、油品、蒸汽等
|
四．DS343H-16C 雙向壓硬密封蝶閥主要零部件材
名 稱
|
材 料
|
閥體
|
碳鋼、不銹鋼、合金鋼等
|
閥板
|
碳鋼、不銹鋼、合金鋼等
|
閥桿
|
各不銹鋼、2Cr13、17－4PH、MX－19等
|
閥座
|
各不銹鋼、STL硬質合金鋼等
|
填料
|
304+柔性石墨、PTFE等
|
五．DS343H-16C 雙向壓硬密封蝶閥安裝使用注意事項
1．閥門在安裝前應進行以下工作:
Ａ、安裝前應清洗閥腔和管路，不允許有雜質、污物存在。
Ｂ、核對工況與閥門耐壓、耐溫、耐腐蝕及電動裝置的性能等是否相符。
Ｃ、檢查閥門各部位緊固件有無松動或損壞，各傳動部位有無卡阻現象，手動啟閉閥門應靈活。
2．安裝時要保證兩端管道的同軸度和平行度，不可強行將閥門與管路連接起來。
3．蝶閥可安裝在任意角度的管路上，但不能倒裝，通常是立式或臥式安裝。
4．如果出現關閥力已經很大，閥門仍不能關嚴的情況，可能是閥板被異物卡住。這時在查明原因前，不可強行關閥，以免損壞閥門。
5．本閥門在工況中必須按照閥門主體材料的《壓力-溫度額定值》來使用。
6．要定期檢查緊固件有無松動，傳動部位適當加潤滑油。
7．電動執行機構的調整、維護及電氣原圖請參閱電動執行機構說明書。
六．包裝運輸及其他注意事項
1．產品出廠時，應按出廠標準規定包裝，包裝前應檢查產品使用說明書，檢驗合格證及有關附件；
2．合格證應標明生產廠家、出廠時間、檢驗者、印章等；
3．產品在裝卸運輸時，應遵守有關規定，以免損壞；
4．用戶驗收時，應按產品標準規定進行；
5．用戶發現產品有異�，F象后，應通知我方，對產品質量雙方有異議時，應按產品標準規定復檢，并按最終結果定論處理；
