采用標準/Standards
全徑或縮徑；
明桿支架式（OS & Y）；
自定心壓板壓套式；
螺栓連接、纏繞墊片密封式閥蓋；
螺紋連接、全焊密封式閥蓋以及螺紋
連接內壓自緊式閥蓋；
整體式上密座；
承插端符合ASME B16.11；
螺紋連接端（NPT）符合ANSI/ASME B1.20.1。
|
 |
【應用規范】
1、設計制造 API 602 BS 5352 ANSI B16.34；
2、連接端尺寸
1）承插口尺寸按ANSI B16.11；JB/T 1751
2）螺紋端尺寸按ANSI B1.20.1；JB/T 7306
3）對焊端尺寸按ANSI B16.25；JB/T 12224
4）法蘭端尺寸按ANSI B16.5，JB79
3、檢查和試驗：API 598；GB/T 13927；JB/T 9092
4、結構特征
螺栓連接閥蓋（B.B）和明桿支架（OS&Y）
或焊接閥蓋（W.B）和明桿支架（OS&Y）
5、材料按ANSI/ASTM的規定。
【主要材質表】
序號
|
零件名稱
|
LF2/304
|
LF3/304
|
F304(L)/304(L)
|
F316(L)/316(L)
|
F51/F51
|
1
|
閥體
|
LF2
|
LF3
|
F304(L)
|
F316(L)
|
F51
|
2
|
座圈
|
304
|
304
|
304(L)
|
316(L)
|
F51
|
3
|
閘板
|
F304
|
F304
|
F304(L)
|
F316(L)
|
F51
|
4
|
閥桿
|
304
|
F304
|
304(L)
|
316(L)
|
F51
|
5
|
墊片
|
304+柔性石墨
|
304+柔性石墨
|
304+柔性石墨
|
306+柔性石墨
|
316+柔性石墨
|
6
|
閥蓋
|
LF2
|
LF3
|
F304(L)
|
F316(L)
|
F51
|
7
|
螺栓
|
L7
|
L7
|
B8
|
B8
|
B8
|
8
|
銷
|
410
|
410
|
304
|
304
|
304
|
9
|
填料壓套
|
304
|
204
|
304
|
316
|
F51
|
10
|
活節螺栓
|
L7
|
L7
|
B8(M)
|
B8(M)
|
B8M
|
11
|
填料壓板
|
LF2
|
LF3
|
F304
|
F304
|
F304
|
12
|
六角螺母
|
2H
|
2H
|
8(M)
|
8(M)
|
8M
|
13
|
閥桿螺母
|
410
|
410
|
410
|
410
|
410
|
14
|
鎖緊螺母
|
35
|
35
|
35
|
35
|
35
|
15
|
銘牌
|
AL
|
AL
|
AL
|
AL
|
AL
|
16
|
手輪
|
A197
|
A197
|
A197
|
A197
|
A197
|
17
|
潤滑墊片
|
410
|
410
|
410
|
410
|
410
|
18
|
填料
|
石墨
|
石墨
|
石墨
|
石墨
|
石墨
|
CL800
規格(NPS)
|
R.P
|
-
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
F.P
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
結構長度(mm)
|
L
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
178
|
180
|
手輪直徑(mm)
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
220
|
中心高度(開)(mm)
|
H
|
-196
|
291
|
291
|
293
|
340
|
375
|
400
|
450
|
490
|
560
|
-46
|
255
|
255
|
258
|
290
|
325
|
265
|
395
|
440
|
485
|
流道孔徑(mm)
|
d
|
7.5
|
10.5
|
13.5
|
18
|
24
|
29
|
36.5
|
45
|
51
|
重量(Kg)
|
|
3.5
|
3.5
|
4.3
|
6.7
|
10.9
|
12
|
14.8
|
28
|
36
|

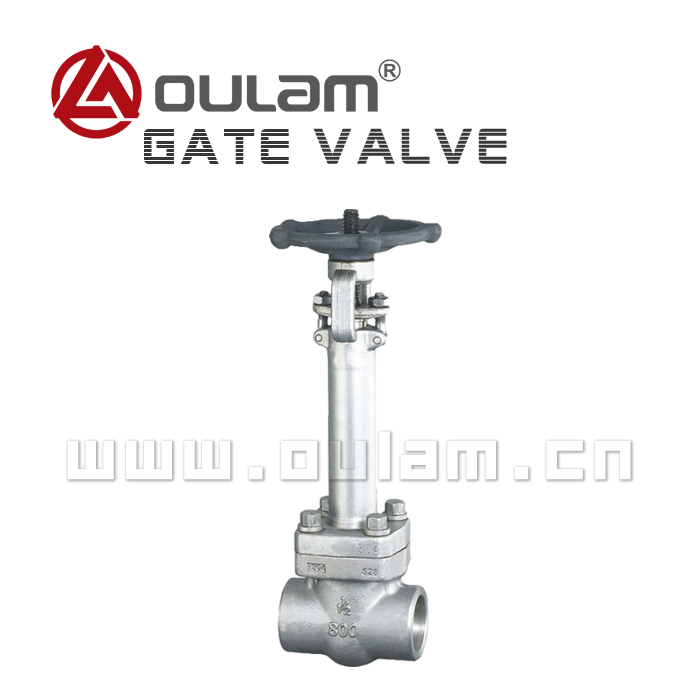

歐拉姆鍛鋼閘閥有三種閥蓋設計形式。
第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片
(304夾柔性石墨制造)或采用金屬環連接密封。
第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。
客戶有特殊要求時也可采用全焊透連接。
第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密
封環密封。
