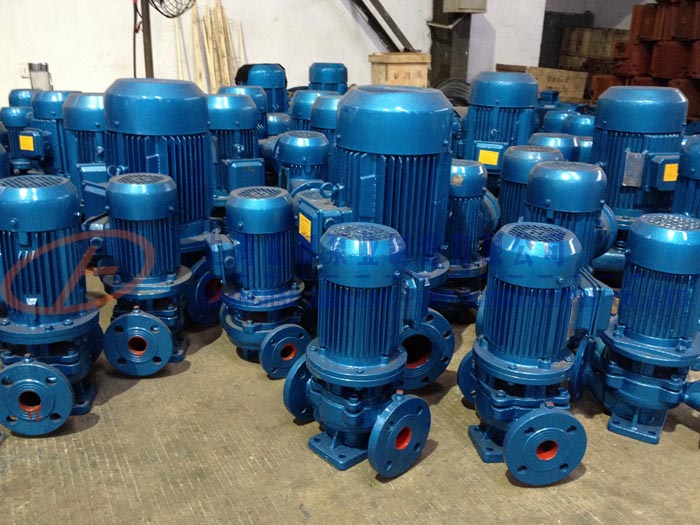

ISG、IHG型立式管道離心泵

ISG、IHG型立式管道離心泵

ISG、IHG型立式管道離心泵
價格說明： 電話咨詢
在線咨詢
 在線詢盤
最小起訂： 臺 聯系電話： 021-66525777
所在地區： 上海 虹口區 發布時間： 2025年5月15日
供貨能力： 臺 有效時間： 2026年5月15日


詳細說明-ISG、IHG型立式管道離心泵


一、產品概述:


      上奧牌ISG系列(并派生出IRG型管道熱水泵,IHG型立式化泵)單級單吸立式管道式離心泵是我公司利用優秀的水利模型,并根據各類用戶在不同使用條件下精心設計而成,符合JB/T53058-93質量標準.
ISG系列單級單吸立式管道式離心泵由于電機與泵直聯,簡化了中間傳動的結構,增強了運轉的平穩性,軸封采用硬合金機械密封,無泄漏.泵采用管道式結構,泵的進出口能像閥門一樣安裝在管路的任何位置及任何方向,與普通臥式泵比占地面積減少了30%,且具有運轉噪聲低,振動小等特點.易損件的使用壽命大大延長.本型泵以其性能穩定,高效節能,占地面積小,結構緊湊等特點,廣受市青睞.


二、產品特點:


1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。


三、主要用途:


1、ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。
2、IRG(GRG)型立式熱水(高溫)循環泵廣泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采用暖系統循環用泵，IRG型使用溫度T<120℃，珀GRG型使用溫度T<240℃。
3、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為20℃~+120℃。
4、YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃~+120℃。

四、工作條件:


1、吸入壓力≤1． 0MPa，或泵系統最高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa，泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。


五、型號意義：

六、性能參數：


型  號
流 量Q
揚程
m
效率
%
轉速
r/min
電機功率
KW
允許汽蝕余量
m
m3/h
l/s
15-80
1.5
0.42
8
 34
2800
0.18
2.3
20-110
2.5
0.69
15
34
2800
0.37
2.3
20-160
2.5
0.69
32
25
2900
0.75
2.3
25-110
4
1.11
15
42
2900
0.55
2.3
25-125
4
1.11
20
36
2900
0.75
2.3
25-125A
3.6
1.0
16
35
2900
0.55
2.3
25-160
4
1.11
32
32
2900
1.5
2.3
25-160A
3.7
1.03
28
31
2900
1.1
2.3
32-100
4.5
12.5
12.5
44
2900
0.55
2.3
32-100(I)
6.3
1.75
12.5
54
2900
0.75
2.3
32-125
5
1.39
20
44
2900
0.75
2.3
32-125A
4.5
1.25
16
43
2900
0.55
2.3
32-160
6.5
5
32
44
2900
1.5
2.3
32-160A
4
1.1
25
34
2900
1.1
2.0
32-160(I)
6.3
1.75
32
40
2900
2.2
2.0
32-200
4.5
12.5
50
32
2900
3
2.0
32-200(I)
6.3
1.75
50
33
2900
4
2.0
32-200A
4
1.11
44
40
2900
2.2
2.0
40-100
6.3
1.75
12.5
54
2900
0.55
2.3
40100A
5.6
1.56
10
52
2900
0.37
2.3
40-125
6.3
1.75
20
46
2900
1.1
2.3
40-125A
5.6
1.56
16
45
2900
0.75
2.3
40-160
6.3
1.75
32
40
2900
2.2
2.3
40-160A
5.9
1.64
28
39
2900
1.5
2.3
40-160B
5.5
1.53
24
38
2900
1.1
2.3
40-200
6.3
1.75
50
33
2900
4
2.3
40-200A
5.9
1.64
44
31
2900
3
2.3
40-200B
5.3
1.47
36
29
2900
2.2
2.3
40-250
6.3
1.75
80
28
2900
7.5
2.3
40-250A
5.9
1.64
70
28
2900
5.5
2.3
40-250B
5.5
1.53
60
27
2900
4
2.3
40-100(I)
12.5
3.47
12.5
62
2900
1.1
2.3
40-100(I)A
11
3.05
10
60
2900
0.75
2.3
40-125(I)
12.5
3.47
20
58
2900
1.5
2.3
40-125(I)A
11
3.05
16
57
2900
1.1
2.3
40-160(I)
12.5
3.47
32
52
2900
3
2.3
40-160(I)A
11.7
3.25
28
51
2900
2.2
2.3
40-160(I)B
10.4
2.89
22
50
2900
1.5
2.3
40-200(I)
12.5
3.47
50
46
2900
5.5
2.3
40-200(I)A
11.7
3.25
44
45
2900
4
2.3
40-200(I)B
10.6
2.94
36
44
2900
3
2.3
40-250(I)
12.5
3.47
80
38
2900
11
2.3
40-250(I)A
11.6
3.22
70
38
2900
7.5
2.3
40-250(I)B
10.8
3.0
60
37
2900
7.5
2.3
40-250(I)C
10.0
2.78
52
36
2900
5.5
2.3
50-100
12.5
3.47
12.5
62
2900
1.1
2.3
50-100A
11
3.05
10
60
2900
0.75
2.3
50-125
12.5
3.47
20
58
2900
1.5
2.3
型  號
流 量Q
揚程
m
效率
%
轉速
r/min
電機功率
KW
允許汽蝕余量
m
m3/h
l/s
50-125A
11
3.05
16
57
2900
1.1
2.3
50-160
12.5
3.47
32
52
2900
3
2.3
50-160A
11.7
3.25
28
51
2900
2.2
2.3
50-160B
10.4
2.89
22
50
2900
1.5
2.3
50-200
12.5
3.47
50
46
2900
5.5
2.3
50-200A
11.7
3.25
44
45
2900
4
2.3
50-200B
10.6
2.94
36
44
2900
3
2.3
50-250
12.5
3.47
80
38
2900
11
2.3
50-250A
11.6
3.22
70
38
2900
7.5
2.3
50-250B
10.8
3.0
60
37
2900
7.5
2.3
50-250C
10.0
2.78
52
36
2900
5.5
2.3
50-100(I)
25
6.94
12.5
69
2900
1.5
2.5
50-100(I)A
22.3
6.19
10
67
2900
1.1
2.5
50-125(I)
25
6.94
20
68
2900
3
2.5
50-125(I)A
22.3
6.19
16
66
2900
2.2
2.5
50-160(I)
25
6.94
32
63
2900
4
2.5
50-160(I)A
23.4
6.5
28
62
2900
4
2.5
50-160(I)B
21.6
6.0
24
58
2900
3
2.5
50-200(I)
25
6.94
50
58
2900
7.5
2.5
50-200(I)A
23.5
6.53
44
57
2900
7.5
2.5
50-200(I)B
21.8
6.06
38
55
2900
5.5
2.5
50-250(I)
25
6.94
80
50
2900
15
2.5
50-250(I)A
23.4
6.5
70
50
2900
11
2.5
50-250(I)B
21.6
6.0
60
49
2900
11
2.5
50-315(I)
25
6.94
125
40
2900
30
2.5
50-315(I)A
23.7
6.58
113
40
2900
22
2.5
50-315(I)B
22.5
6.25
101
39
2900
18.5
2.5
50-315(I)C
20.6
5.72
85
38
2900
15
2.5
65-100
25
6.94
12.5
69
2900
1.5
2.5
65-100A
22.3
6.19
10
67
2900
1.1
2.5
65-125
25
6.94
20
68
2900
3
2.5
65-125A
22.3
6.19
16
66
2900
2.2
2.5
65-160
25
6.94
32
63
2900
4
2.5
65-160A
23.4
6.5
28
62
2900
4
2.5
65-160B
21.6
6.0
24
58
2900
3
2.5
65-200
25
6.94
50
58
2900
7.5
2.5
65-200A
23.5
6.53
44
57
2900
7.5
2.5
65-200B
21.8
6.06
38
55
2900
5.5
2.5
65-250
25
6.94
80
50
2900
15
2.5
65-250A
23.4
6.5
70
50
2900
11
2.5
65-250B
21.6
6.0
60
49
2900
11
2.5
65-315
25
6.94
125
40
2900
30
2.5
65-315A
23.7
6.58
113
40
2900
22
2.5
65-315B
22.5
6.25
101
39
2900
18.5
2.5
65-315C
20.6
 5.72
85
38
2900
15
2.5
65-100(I)
50
13.9
12.5
73
2900
3
3.0
65-100(I)A
44.7
12.4
10
72
2900
2.2
3.0
65-125(I)
50
13.9
20
72.5
2900
5.5
3.0
型  號
流 量Q
揚程
m
效率
%
轉速
r/min
電機功率
KW
允許汽蝕余量
m
m3/h
l/s
65-125(I)A
45
12.5
16
71
2900
 4
3.0
65-160(I)
50
13.9
32
 ,
71
2900
7.5
3.0
65-160(I)A
46.7
13.0
28
70
2900
7.5
,
3.0
65-160(I)B
43.3
12.0<, /DIV>
24
69
2900
5.5
3.0
65-200(I)
50
13.9
50
67
2900
15
3.0
65-200(I)A
47
13.1
44
66
2900
11
3.0
65-200(I)B
43.5
12.1
38
65
2900
7.5
3.0
65-250(I)
50
13.9
80
59
2900
22
3.0
65-250(I)A
46.7
13.0
70
59
2900
18.5
3.0
65-250(I)B
43.3
12.0
60
58
2900
15
3.0
65-315(I)
50
13.9
125
54
2900
37
3.0
65-315(I)A
46.5
12.9
110
54
2900
 ,
30
3.0
65-315(I)B
44.5
12.4
100
53
2900
30
3.0
65-315(I)C
41
11.4
85
51
2900
22
3.0
80-100
50
13.9
12.5
73
2900
3
3.0
80-100A
44.7
12.5
10
72
2900
2.2
3.0
80-125
50
13.9
20
72.5
2900
5.5
3.0
80-125A
45
12.5
16
71
2900
4
3.0
80-160
50
13.9
32
71
2900
7.5
3.0
80-160A
46.7
13.0
28
70
2900
7.5
3.0
80-160B
43.3
12.0
24
69
2900
5.5
3.0
80-200
50
13.9
50
67
2900
15
3.0
80-200A
47
13.1
44
66
2900
11
3.0
80-200B
43.5
12.1
38
65
2900
7.5
3.0
80-250
50
13.9
80
59
2900
22
3.0
80-250A
46.7
13.0
70
59
2900
18.5
3.0
80-250B
43.3
12.0
60
58
2900
15
3.0
80-315
50
13.9
125
54
2900
37
3.0
80-315A
46.5
12.9
110
54
2900
30
3.0
80-315B
44.5
12.4
100
53
2900
30
3.0
80-315C
41
11.4
85
51
2900
22
3.0
80-350
50
13.9
150
66
2900
55
3.0
80-350A
44.5
12.4
142
65
2900
45
3.0
80-350B
41
11.4
135
62
2900
37
3.0
80-100(I)
100
27.8
12.5
76
2900
5.5
4.5
80-100(I)A
89
24.7
10
74
2900
4
4.5
80-125(I)
100
27.8
20
76
2900
11
4.5
80-125(I)A
89
24.7
16
74
2900
7.5
4.5
80-160(I)
100
27.8
32
76
2900
15
4.5
80-160(I)A
93.5
26.0
28
74
2900
11
4.5
80-160(I)B
86.6
24.1
24
72
2900
11
4.5
80-200(I)
100
27.8
50
74
2900
2
4.5
80-200(I)A
93.5
26.0
44
73
2900
18.5
4.5
80-200(I)B
87
24.2
38
71
2900
15
4.5
80-250(I)
100
27.8
80
69
2900
37
4.5
80-250(I)A
93.5
26.0
70
68
2900
30
4.5
80-250(I)B
87
24.2
60
66
2900
30
4.5
80-315(I)
100
27.8
125
66
2900
75
4.5
型  號
流 量Q
揚程
m
效率
%
轉速
r/min
電機功率
KW
允許汽蝕余量
m
m3/h
l/s
80-315(I)A
95
26.4
113
66
2900
55
4.0
80-315(I)B
90
25
101
65
2900
45
4.0
80-315(I)C
82
22.8
85
63
2900
37
4.0
100-100
100
27.8
12.5
76
2900
5.5
4.5
100-100A
89
47
10
74
2900
4
4.5
100-125
100
27.8
20
76
2900
11
4.5
100-125A
89
24.7
16
74
2900
7.5
4.5
100-160
100
27.8
32
76
2900
15
4.5
100-160A
93.5
26.0
28
74
2900
11
4.5
100-160B
86.6
24.1
24
72
2900
11
4.5
100-200
100
27.8
50
74
2900
22
4.0
100-200A
93.5
26.0
44
73
2900
18.5
4.0
100-200B
87
24.2
38
71
2900
15
4.0
100-250
100
27.8
80
69
2900
37
4.0
100-250A
93.5
26.0
70
68
2900
30
4.0
100-250B
87
24.2
60
66
2900
30
4.0
100-315
100
27.8
125
66
2900
75
4.0
100-315A
95
26.4
113
66
2900
55
4.0
100-315B
90
25
101
65
2900
45
4.0
100-315C
82
22.8
85
63
2900
37
4.0
100-100(I)
160
44.4
12.5
73
2900
11
4.5
100-125(I)
160
44.4
20
74
2900
15
4.5
100-125(I)A
140
39
17
72
2900
11
4.5
100-160(I)
160
44.4
32
32
2900
22
5.6
100-160(I)A
140
39
28
28
2900
18.5
5.0
100-200(I)
100
44.4
50
50
2900
37
5.2
100-200(I)A
140
39
45
45
2900
30
4.5
100-200(I)B
100
27.8
40
40
2900
22
4.5
100-250(I)
160
44.4
80
80
2900
55
4.8
100-250(I)A
140
39
72
72
2900
45
4.5
100-250(I)B
100
27.8
65
65
2900
37
4.5
100-350
100
27.8
150
150
2900
90
4.0
100-350A
87
24.2
142
142
2900
75
4.0
100-350B
82
22.8
135
135
2900
55
4.0
125-100
160
44.4
12.5
12.5
2900
11
4.0
125-100A
143
39.7
10
10
2900
7.5
4.0
125-125
160
44.4
20
20
2900
15
4.0
125-125A
143
39.7
16
16
2900
11
4.0
125-160
160
44.4
32
32
2900
22
4.0
125-160A
150
41.7
28
28
2900
18.5
4.0
125-160B
138
38.3
24
24
2900
15
4.0
125-200
160
44.4
50
50
2900
37
5.5
125-200A
150
41.7
44
44
2900
30
5.5
125-200B
138
38.3
37.5
37.5
2900
22
5.5
125-250
160
44.4
80
80
2900
55
5.0
125-250A
150
41.7
70
70
2900
45
5.5

注：用戶如需125~300mm口徑的管道離心泵，請電話聯系。
我要詢價-ISG、IHG型立式管道離心泵
主 題：   *
內 容：   *
姓 名：   *
電 話：   * 如:0577-67986511
手 機：   電話和手機必填一項
QQ：
郵 箱：

上海正奧泵業制造有限公司_隔膜泵_氣動隔膜泵_水泵
地址:四川北路888號 郵編:200080 網址:http://www.pumpza.com
電話:021-66525777  021-63099652 傳真:021-66272666
技術支持:中國泵閥網
国产偷国产偷亚洲高|506070欧美胖老太BBW|欧美老少配性行为|性欧美8处一14处破|浪客综合亚洲人成
