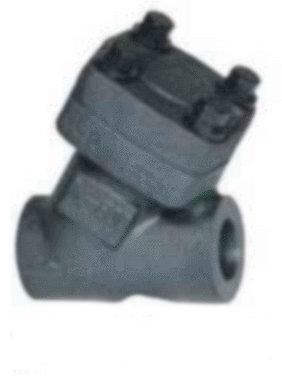

鍛鋼"Y"型升降式止回閥 800LB
標準材質明細表
| 序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 2 |
閥瓣 |
A276420 |
A276304 |
A276 304(L) |
A276316(L) |
| 3 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 4 |
銘牌 |
SS |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG)
| NPS |
縮徑 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
| 全徑 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| L |
98 |
98 |
110 |
120 |
140 |
140 |
170 |
200 |
| H（開） |
85 |
85 |
95 |
105 |
114 |
114 |
132 |
145 |
| 重量 |
3.1 |
3.0 |
3.7 |
6.5 |
8.5 |
8.0 |
10.9 |
12.5 |
雙誠閥業溫馨提示：訂購閥門時，請提供下列數據，避免不必要的反復和延誤，確保所購買的閥門確實是自己所需要的閥門。
1.閥門通徑
2.壓力界面材料：鑄件和部件材料。
3.陶瓷雙閘板閥/出料閥需要提供法蘭連接尺寸,減壓閥需要提供進出口壓力以及介質和溫度等
4.終端連接方式，如果連接方式為焊接方式，還要提供連接管道的管壁厚度；如果連接方式是法蘭，則要提供法蘭表面或拋光度。
5.任何與標準配置不同的材料：密封材料，沉淀材料，螺栓材料，等等。
6.任何附件：防酸保護層，鎖定裝置，鏈條操作，氣動三聯件 等等。
7.人工或動力執行機構：請包括所要求的技術細節。
8.為了訂購方便起見，請確定規格型號壓力。
