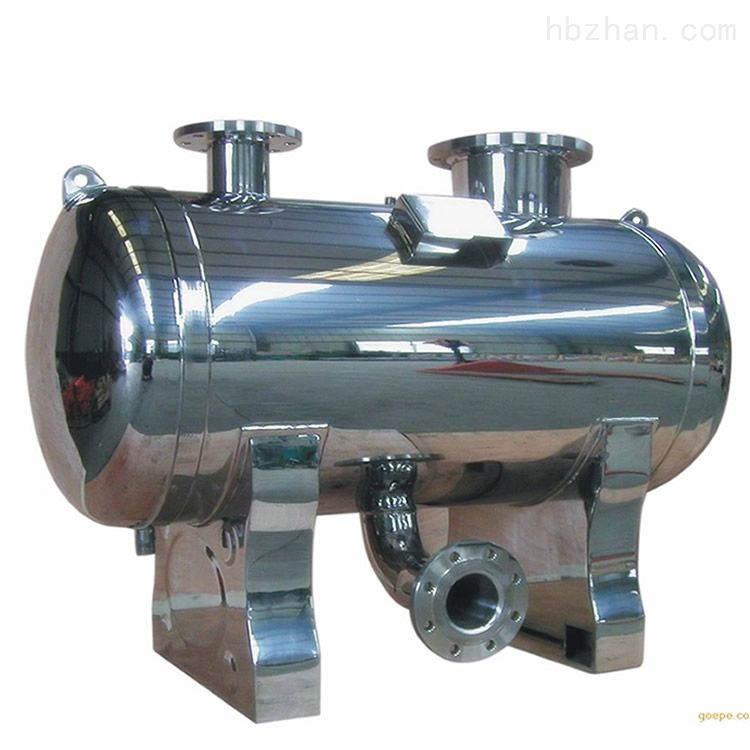

穩流補償罐

穩流補償罐又叫做負壓罐,內含負壓消除器等,主要應用于現在的高樓供水設備中,是無負壓供水設備必不可少的部件. 無負壓罐,負壓罐的作用是與市政管網一體疊壓消除負壓，消除二次污染，智能補償用水流量。

目     錄

1.    1.工作原理

2.     2 控制技術

3.     3 消除技術

4.     4 抑制系統

5.     5功能特點

6.     6 產品用途

7.     7選型說明

8.     8結構組成

9.     9技術規格

工作原理：
   自來水進入穩流補償罐，罐內的空氣從真空消除器內排出，待水充滿后，真空消除器自動關閉。當自來水能夠滿足用水壓力及水量要求時，供水設備通過旁通止回閥向用水管網直接供水；當自來水管網的壓力不能滿足用水要求時，系統通過壓力傳感器（或壓力控制器、電接點壓表）給出起泵信號起動水泵運行。水泵供水時，若自來水管網的水量大于水泵流量，系統保持正常供水，用水高峰期時，若自來水管網水量小于水泵流量時，調節罐內的水作為補充水源仍能正常供水，此時，空氣由真空消除器進入調節罐，消除了自來水管網的負壓，用水高峰期過后，系統恢復正常的狀態。若自來水供水不足或管網停水而導致調節罐內的水位不斷下降，液位控制器給出水泵停機信號以保護水泵機組。夜間及小流量供水時可通過小型膨脹罐供水，防止水泵頻繁啟動，生活供水系統經節能改造后，節電率一般可達30%～75% 。

控制技術

系統設定一恒定壓力值，如果管網壓力高于設定壓力值時，壓力變送器將管網壓力反饋給變頻控制柜，自來水可通過直供管路直接到達用戶管網對用戶進行供水。穩流罐當市政管網壓力變化或用戶管網用水量變化使管壓力低于設定壓力時，壓力變送器將管網壓力反饋給變頻控制柜中的PlD控制器，通過PlD控制器調整變頻器的輸出頻率，啟動水泵機組并調節水泵轉速保持恒壓供水；如果不能滿足供水要求時，則控制柜將控制多臺工頻泵的啟停和變頻泵的轉速，從而達到恒壓變量供水的要求。

消除技術

無負壓設備采用微機變頻技術和有效的負壓處理技術實現疊壓供水。具體如下：該設備通過穩流罐的真空補償系統及全封閉結構實現了與自來水管網的直接串接，并且克服了對管網的不良影響。該設備通過管網壓力表、真空抑制器及穩流補償器中的檢測裝置采集穩流罐內的真空度及水位信號，實時反饋，通過微機控制真空抑制器及穩流補償器中的特殊裝置動作，抑制負壓產生，保證穩流罐消除負壓該設備不對城市管網產生影響。

當市政管網停水時，水泵機組仍可工作，直到穩流罐中的壓力下降至電接點所設定的下限壓力后自動停機，來水后自動開機。停電時，水泵機組停止工作，自來水可通過直通管路進入用戶管網。來電時機組自動開機恢復正常供水。

抑制系統

根據負壓生成條件，采用智能化控制技術，根據管網要求，自動控制設備運行工況，消除穩流罐內的負壓。當主管網壓力在設定保護壓力以上運行時，設備正常供水，當主管網壓力在設定保護壓力以下運行時，供水設備降壓供水，自動調整設備運行工況，當主管網壓力進一步降低到限制使用壓力以下時，供水設備停止運行，使設備在滿足管網制約條件下平滑，穩定地調節水泵出口流量，限度滿足用戶要求。

功能特點

過流部件材質達標（SUS304不銹鋼，板材厚度3mm），表面標配做鏡面拋光。

采用新一代機械式真空抑制器，密封和真空抑制效果好，確保市政供水波動不濺水。

尺寸全面支持定做（進出水法蘭規格、底座高度、出水到地面高度、長度、直徑等）。

配缺水保護傳感器，自來水停水后可確保水泵停止運行而免遭損壞。

產品用途

◆ 新建住宅小區或樓宇等生活用水；

◆ 已建有水池、水箱的供水方式為了根除水質污染的徹底改造；

◆ 工礦企業的生產、生活用水；

◆ 城鎮供水系統長距離供水中間加壓站，區域化供水管網加壓站，高位地域集中供水加壓站。

選型說明

無負壓穩流給水設備的選型是根據用戶自來水進水量（即自來水管徑、壓力），用戶實際用水量、建筑的高度等數據來確定的。穩流罐的容積是按照自來水流量滿足要求的情況下估算的，如果自來水管徑較小，流量不能滿足高峰期的用水要求，則需要重新計算穩流罐的容積，推薦公式如下：

V_容積=（Q_出－Q_進）△t

Q_進——用水高峰期自來水進水量（m³/h）

Q_出——用水高峰期用戶用水量（m³/h）

△t ——用水高峰的持續時間 （h）
