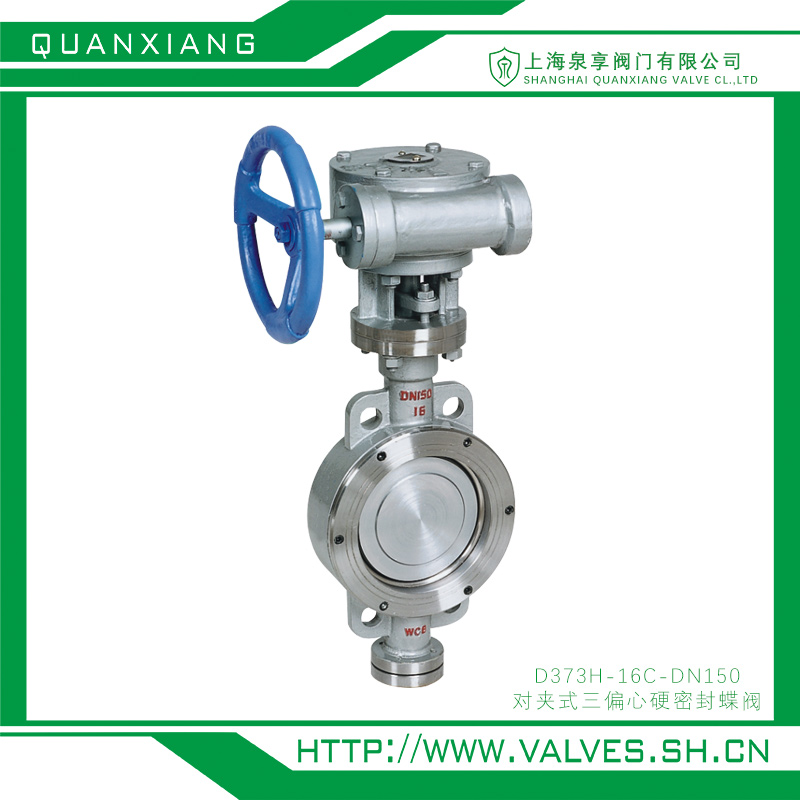

對夾式三偏心硬密封蝶閥、D373H-16C、泉享閥門的詳細信息
三偏心對夾硬密封蝶閥關閉時，其密封副兩密封面之間的密封比壓，由外加于閥桿的驅動力矩產生。不僅消除了常規偏心蝶閥中因彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心密封蝶閥的密封性能改善，使使用壽命大大提高。雙德對夾式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
三偏心對夾硬密封蝶閥特點
1、對夾式硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、對夾式硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
d373h16c三偏心對夾硬密封蝶閥主要技術參數
公稱通徑
|
DN（mm）
|
50～2000
|
50～500
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
適用溫度
|
碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
|
適用介質
|
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
|
驅動形式
|
蝸桿蝸輪傳動、氣傳動、電傳動
|
d373h16c三偏心對夾硬密封蝶閥主要零件的材質
零件名稱
|
材料
|
閥體
|
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
|
蝶板
|
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
|
密封圈
|
不銹鋼與耐高溫石棉板組合成多層次
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
軸承
|
奧氏體不銹鋼、304氮化
|
填料
|
柔性石墨
|
三偏心對夾硬密封蝶閥采用標準
制造標準
|
JB/T 8527-97
|
法蘭標準
|
GB9113-2000
|
結構長度標準
|
GB12221-89
|
檢驗標準
|
GB/T 13927-92
|
