二、ZJHM-16P ZJHM-16C氣動薄膜調節閥|套筒調節閥產品概述：

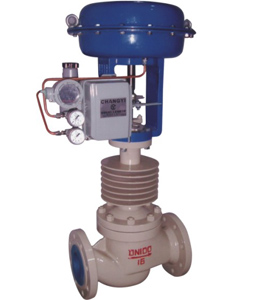

ZJHM-16P ZJHM-16C氣動薄膜調節閥|套筒調節閥由氣動薄膜多彈簧執行機構和單座閥組成。用新型ZHA/B多彈簧執行機構代替老式ZMA/B執行機構，具有高度低、重量輕、安裝維修簡便等優點。適用于對泄露量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。
三、ZJHM-16P ZJHM-16C氣動薄膜調節閥|套筒調節閥技術參數和性能：
1.閥體參數：
型式
|
直通單座鑄造球型閥
|
公稱通徑
|
20、25、32、40、50、65、80、100、125、150、200mm
|
公稱壓力
|
PN1.6、4.0、6.4MPa
|
法蘭標準
|
JB/T79.1-94、79.2-94等
|
材料
|
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
上閥蓋
|
標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
|
壓蓋型式
|
螺栓壓緊式
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
結構形式
|
(詳見圖1~圖5)
|
2.閥內組件：
閥芯型式
|
單座柱塞型閥芯
|
流量特性
|
等百分比特性和線性特性
|
材料
|
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。
|
3.性能：
項目
|
不帶定位器
|
帶定位器
|
基本誤差%
|
±5.0
|
±2.5
|
回差%
|
≤3.0
|
≤1.0
|
死區%
|
≤3.0
|
≤0.4
|
始終點偏差%
|
氣開
|
始點
|
±2.5
|
±1.0
|
終點
|
±5.0
|
±1.0
|
氣關
|
始點
|
±5.0
|
±1.0
|
終點
|
±2.5
|
±1.0
|
四、ZJHM-16P ZJHM-16C氣動薄膜調節閥|套筒調節閥執行機構：
型式
|
ZHA/B多彈簧簿膜執行機構
|
型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHAB-34
|
ZHA/B-45
|
ZHA/B-56
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1400
|
行程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
彈簧范圍Kpa
|
20～100（標準）、20-60、60-100、40-200、80-240
|
膜片材料
|
丁青橡膠夾尼龍布、乙丙橡膠夾尼龍布
|
供氣壓力
|
140～400KPa
|
氣源接口
|
RC1/4"
|
環境溫度
|
-30～+70℃
|
閥作用型式：氣關式(B) —失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)；附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。
五、ZJHM-16P ZJHM-16C氣動薄膜調節閥|套筒調節閥訂貨須知：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我們訂購。
