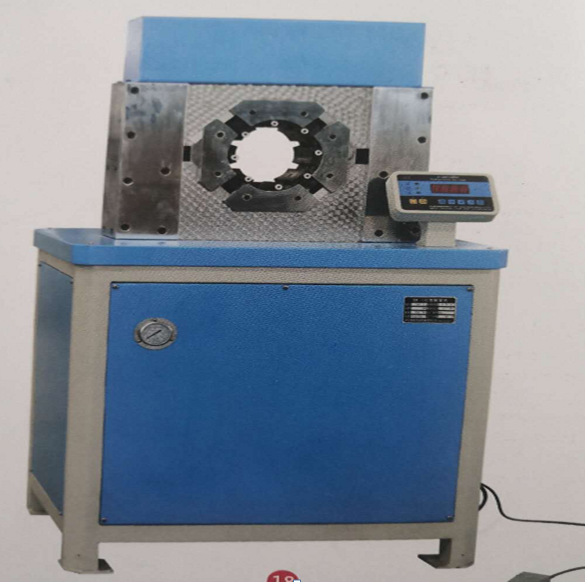

SK-100型數控鎖管機
我公司研制生產的SK-100型鎖管機適用于工農業和工程機械液壓傳動用高壓膠管、纖維管、塑料管總成的扣壓加工。具有扣壓范圍廣、精度高(采用PLC控制)、自動化程度高、易操作、好維修等優點。
二、主要技術特征
1．扣壓鋼絲膠管內徑： φ4～φ51IVmm
工業管內徑： *大89mm
2．標尺精度： 0.01mm
3. 功 率： 4KW
4. 電 壓： 380V
5. *大扣壓力： 252噸
6. 轉 速: 1440r/min
7. 油泵排量： 10ml/rad
8. 外形尺寸： 858×910×1550（mm）
9. 重 量： 800Kg
10. *大開口直徑： +68mm
三 、工作原理
油泵在電機驅動下，輸出液壓油,推動液壓缸里的活塞做上下往復運動，從而使與活塞連接的兩根立柱帶動上方板實現上下往復運動，從而使上下兩塊大方板凹槽中的壓塊推動模座，使模座能產生徑向收縮，*終實現模塊對膠管的扣壓。當收縮量達到在控制面板上所設定的值時，扣壓自動停止，換向閥自動換向，液壓油進入油缸下腔，帶動上方板向上運動，使模具孔張大，就可以取下扣壓好的膠管總成。
四、維修保養
油箱中的液壓油要經常檢查，發現油量不足要及時補充液壓油；油液污染后要過濾或更換。否則可能會造成電磁閥芯被阻塞，機器動作失控，損壞物件。
扣壓部件要保持內部清潔，以免加工中雜物經模具之間的縫隙進入摩擦面，從而影響正常使用。及時擦拭模具體中扣壓接頭時帶入的雜物，并要經常用機油槍向模座與壓塊接觸面注30#-40#機械油潤滑，模座與壓塊之間保持潤滑（注油方法：按設置鍵，當顯示器顯示“C3＝”時按住合模鍵，模具口徑將變小，直到后擋板上的四個注油孔安裝到大板上的四個油杯口重合，此時可用機油槍槍嘴對準油杯注油，直到注滿為止，此處潤滑油每天加注1-2次）。在上方板與擋板、滑板、夾板之間也要經常用機油壺注油潤滑(注油方法:將上蓋帽卸下，沿著上述各部件與大板之間的縫隙灌注潤滑油即可，并做往復運動2-3次即可)，每兩個工作日加潤滑油一次。
五、 故障排除
| 故障內容
|
故障原因
|
排除方法
|
|
機器無動作
|
油箱未注油
|
按要求加注
|
|
電機旋向不對
|
調整兩條相線
|
|
電器故障
|
檢修電器
|
|
不扣壓
|
電子尺導線斷開
|
重新接通電子尺導線
|
|
系統壓力過低
|
調節扣壓調壓閥
|
|
電器故障
|
檢修電路
|
|
不開模
|
開模壓力過低
|
調節開摸調壓閥
|
|
電器故障
|
檢修電路
|
|
噪音大
|
安裝不穩
|
水平穩固安裝
|
|
液壓油過臟
|
過濾或更換
|
|
濾油器堵塞
|
汽油清洗濾油器
|
|
活塞爬行
|
夾板上的螺絲擰的過緊
|
適當將螺絲擰松
|
|
潤滑不好
|
模座工作斜面涂黃油
|
|
漏油
|
接頭未旋緊
|
擰緊油管接頭
|
|
密封墊圈損壞
|
更換密封墊圈
|
