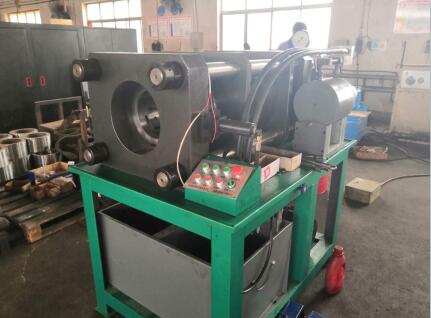

本機為重型鎖管機，采用雙斜面結構設計，扣壓大大增加，本機適用于工農業和工程機械液壓傳動及流體輸送用高壓膠管、纖維管、塑料管等膠管總成和鋼絲繩、螺紋鋼等總成的扣壓加工，該設備將安裝到套筒和螺紋鋼壓合在一起之后，使扣壓完的螺紋鋼總成能夠承受用戶所需的壓力，經久耐用。該設備具有具有扣壓范圍廣、扣壓力大、容易操作、維護等優點。
本機主要由扣壓機構、電動機、柱塞泵、控制閥和油箱組成。
**系統壓力： 25MPa
**扣壓力： 1500 t
扣壓范圍： 20—70mm(套筒外徑)
模具開口度： 30mm
電機功率： 11kW
電源電壓： 380V/50Hz 三相四線
控制方式： 標尺+按鈕和腳踏開關
每套模具分瓣數量： 8塊/套
油泵排量： 58L/min（Max）
油箱滿容量： 143L
油箱有效容積： 115L
冷卻方式： 風冷
管套定位方式 機械定位（人工調整）
設備外形尺寸： 1800L×W950×H1720mm
設備重量： 3000kg
扣壓機構是本機工作機構。內錐套在油缸活塞的帶動下實現往復運動，使前方板上的內錐套與前滑動板上的內錐套推動具有對稱錐面的模座產生徑向收縮，從而實現模塊對膠管的扣壓。當收縮量達到標尺調定值時，扣壓自動停止，電磁換向閥換向后，液壓油進入開模油缸，推動活塞帶動內錐套反向運動，模座在彈簧作用下帶動模具復原。
工作時將裝好的螺紋鋼及接頭放入模具中間圓孔內，開動電機、油泵、控制閥，驅使油缸柱塞運動，通過模具座上安裝的模具擠壓外套筒，使之產生塑性形變，把外套筒內腔和螺紋鋼緊密結合在一起，當壓合成一體的總成受到較大拉力時而不會脫開。換向后，內錐套反方向運動，模具內孔張大，將扣壓好的螺紋鋼總成取出即可。
